Nosník solárních panelů 20°
Hliníkový, eloxovaný nosník pro nakloněnou montáž fotovoltaických panelů pod úhlem 20 stupňů.
SFS-BTMG20
2 roky
zdarma (z prodejní ceny)
Popis
Nosník solárních panelů - sklon 20°
vyrobený z profilovaného, hliníkového, eloxovaného plechu tloušťky 1,8 mm. Montáž panelů "na ležato". Nosník má nalisované závitové vložky M8 k snadnému přišroubování úchytů solárního panelu. Má devět kombinaci pro nastavení požadovaného úhlu od 17,4° do 20,0°.
Montovat lze přišroubováním nosníků k pevnému podkladu, nebo s pomocí přídavných úhelníků pro zátěže z betonových dlaždic 40x40 cm nebo 40x60 cm.
Váha 1,65 kg. 3D model nosníku lze spustit v programu Adobe Reader.
Díry | Úhel | |
A-F | 17,4° | ![]() |
A-E | 18,2° | |
B-F | 18,2° | |
C-F | 18,6° | |
B-E | 18,8° | |
A-D | 19,2° | |
C-E | 19,2° | |
B-D | 19,7° | |
C-D | 20,0° |
Specifikace
-
Nadrozměrný produkt do 50 kg
-
Tento produkt je nutné přepravovat podle zásad ADR Ne
Dotaz prodejci
Nevíte si rady s výběrem nebo máte jakékoliv další otázky? Neváhejte se na nás obrátit a my Vám rádi pomůžeme.
Ke stažení
Typ | Název | Velikost | Ke stažení |
---|---|---|---|
3D vizualizace nosníku | 230,3 KiB | ||
Výkres | 68,8 KiB | ||
Manuál CZ | 884,1 KiB | ||

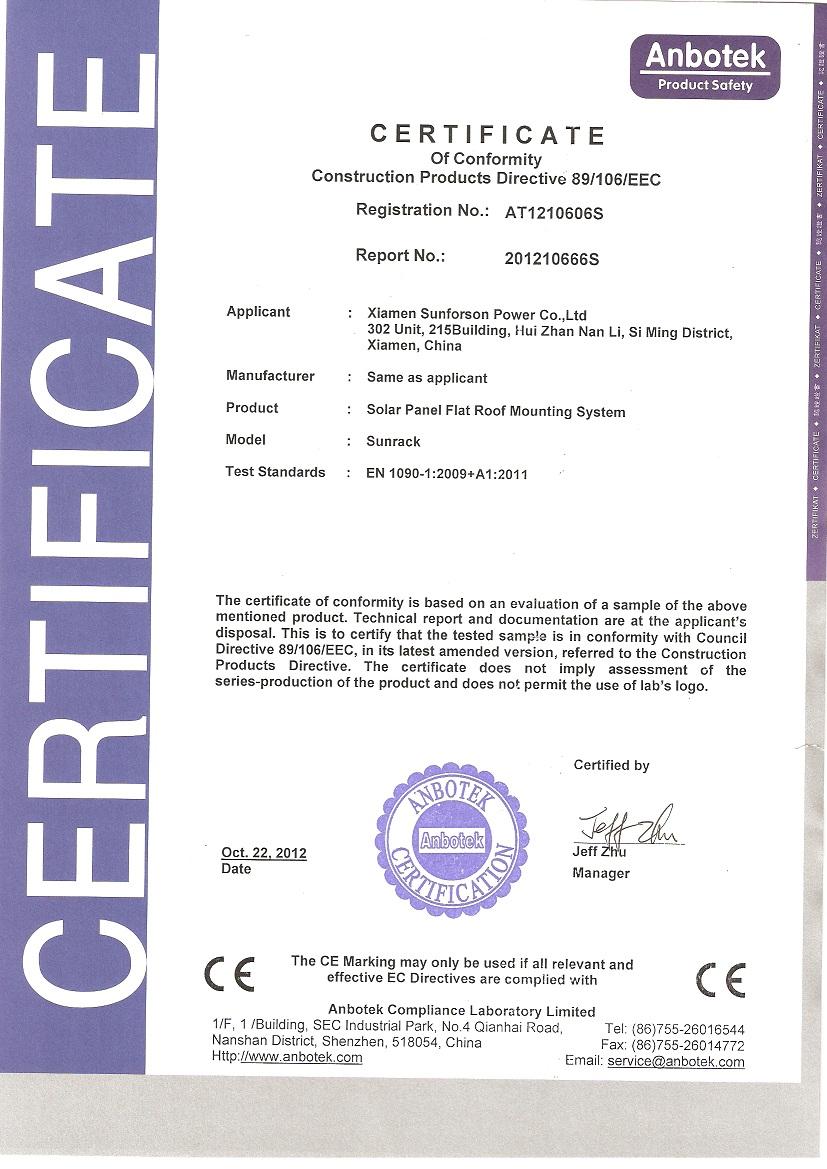

.jpg | Certifikát | 406,9 KiB |
