Pylontech BMS H3 – řídicí jednotka vysokonapěťového systému Force H3
Pylontech BMS H3 (FC1000) je inteligentní řídicí jednotka pro vysokonapěťový systém Force H3. Zajišťuje správu bateriových modulů FH10050, komunikaci s měniči (CAN/RS485), víceúrovňové ochrany, bezpečné řízení nabíjení a vybíjení a umožňuje stavět HV sestavy od 10,24 až do 35,84 kWh. Je nezbytnou součástí každé Force H3 instalace.
Popis
Inteligentní vysokonapěťová BMS pro modulární HV systém Pylontech Force H3

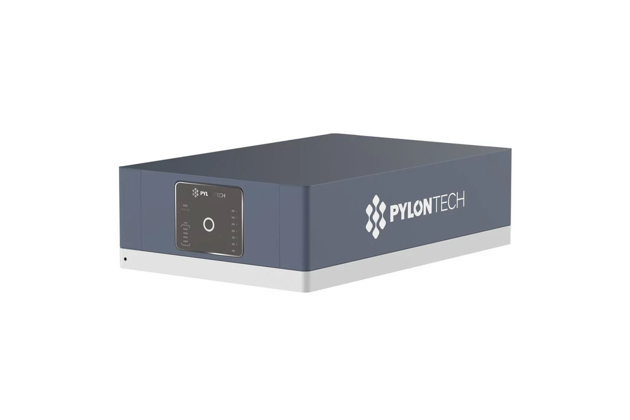

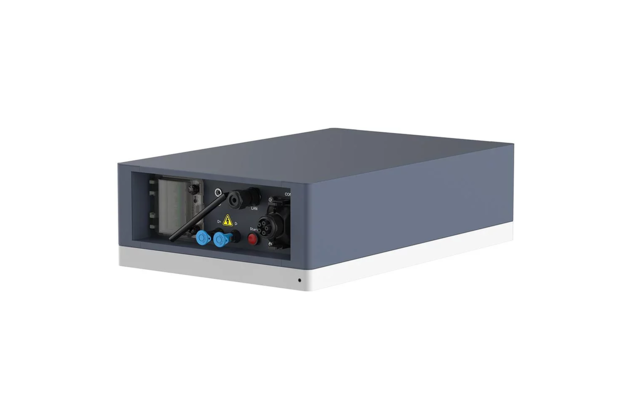

BMS H3 (FC1000) je centrální řídicí jednotka vysokonapěťového bateriového systému Pylontech Force H3. Slouží jako hlavní komunikační a bezpečnostní prvek mezi HV bateriovými moduly FH10050 a hybridním měničem. Zajišťuje balancování článků, řízení napětí, proudů, teplot a kompletní ochranu celého bateriového packu.

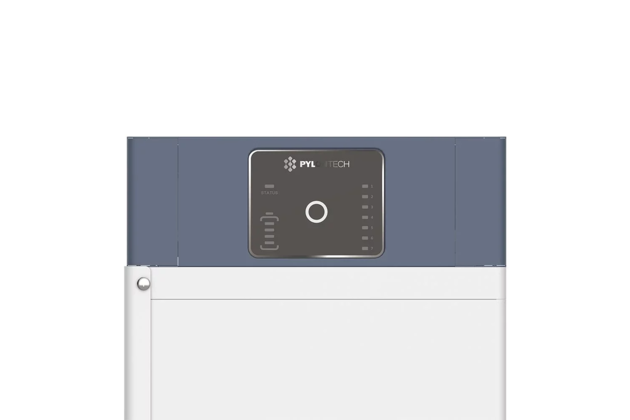

BMS se instaluje do horní části sestavy a je vybavena LCD indikací i komunikačními porty pro CAN, RS485 a RJ45 propojení mezi moduly.
Podrobný popis produktu

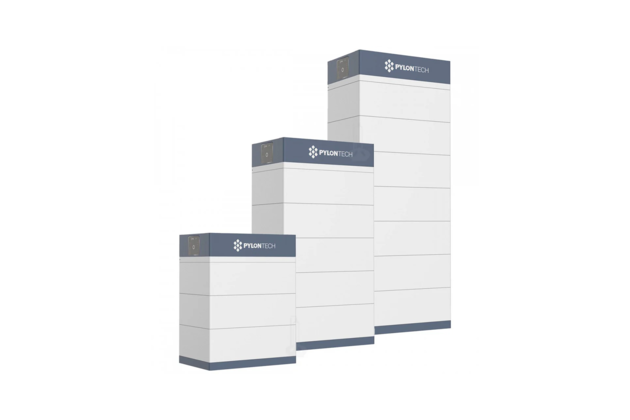

Pylontech FC1000 je navržen pro bezpečné a inteligentní řízení vysokonapěťové sestavy Force H3, která může obsahovat 2 až 7 modulů FH10050. Jeden BMS modul podporuje systém od 10,24 do 35,84 kWh.
BMS zajišťuje vysokou provozní stabilitu, řízení teplot, diagnostiku každého modulu a řídí nabíjecí/vybíjecí proudy podle teplotních a napěťových podmínek.
Řídicí jednotka nabízí CAN/RS485 komunikaci s hybridními měniči, včetně GoodWe, Solax, Deye, Sermatec, Sofar, Sigen a dalších, které podporují Pylontech HV protokol.
Zabudovaný BMS kontrolér obsahuje PCB s výkonnými tranzistory, ochrannými obvody a procesorem pro správu více sériově zapojených modulů (40s). Monitoruje stav každé buňky i celého packu: teplotu, napětí, proud, alarmy a stav SOC.
BMS H3 využívá robustní kovové šasi s krytím IP55 pro bezpečný provoz v chráněných venkovních instalacích.
Technické specifikace — BMS FC1000
Elektrické parametry
| Parametr | Hodnota |
|---|---|
| Nominální napětí systému | 192–384 V (podle počtu modulů) |
| Komunikační proud BMS | < 1 A |
| Max. nabíjecí proud | 15 s: 32 A (podle počtu modulů) |
| Max. vybíjecí proud | 15 s: 32 A |
| Doporučený trvalý proud | 7,4 A |
| Ochrany | přepětí, podpětí, teplota, nadproud, zkrat |
(Pozn.: proudové limity jsou řízeny celým HV stackem, BMS je reguluje podle napětí/teplot.)
Mechanické parametry
| Parametr | Hodnota |
|---|---|
| Název modulu | FC1000 |
| Krytí | IP55 |
| Rozměry | 450 × 296 × 170 mm |
| Hmotnost | 11 kg |
| Teplota provozu | –20 až +50 °C |
| Teplota skladování | –20 až +60 °C |
| Vlhkost | 5–95 %, nekondenzující |
Komunikace
| Port | Funkce |
|---|---|
| CAN | Komunikace s měničem |
| RS485 | Alternativní komunikace s měničem |
| LINK0/LINK1 | Propojení s bateriovými moduly |
| RS232 | Servisní port |
| RJ45 | Komunikační rozhraní mezi BMS a moduly |
Kompatibilita
| Kategorie měničů | Značky |
|---|---|
| Hybridní HV měniče | GoodWe, Solax, Deye, Sermatec, SofarSolar, Sigen, aj. |
| Protokoly | Pylontech CAN / RS485 |
O výrobci
Pylontech je přední specialista na lithium-železo-fosfátové (LiFePO₄) bateriové systémy s vlastní výrobou článků i BMS. Série Force H3 představuje nejnovější generaci vysokonapěťových systémů pro rezidenční a komerční instalace. Firma je známá vysokou bezpečností, dlouhou životností a širokou kompatibilitou s předními výrobci hybridních střídačů.
FAQ – odborné dotazy
1) Lze BMS H3 provozovat bez bateriových modulů?
Ne. FC1000 je řídicí jednotka a musí být propojena s minimálně 2 moduly FH10050.
2) Kolik modulů dokáže jedna BMS spravovat?
Jedna FC1000 zvládne 2–7 modulů v jednom stacku (10,24–35,84 kWh).
3) Je BMS kompatibilní s GoodWe?
Ano, podporuje CAN/RS485 protokoly používané v hybridních HV měničích GoodWe.
4) Jaké má BMS krytí?
IP55 — vhodné i pro venkovní instalaci v chráněném prostoru.
5) Jak probíhá zapnutí?
Přidržením tlačítka START na BMS po dobu 5 s (black-start 10 s).
6) Má BMS vlastní jistič?
V sestavě Force H3 jsou bezpečnostní prvky integrovány, BMS řídí proudy a chrání HV sběrnici.
7) Umí BMS i balancovat články?
Ano, FC1000 provádí monitoring a balancování HV modulů FH10050.
Specifikace
-
Nadrozměrný produkt Ne
-
Tento produkt je nutné přepravovat podle zásad ADR Ne
-
Tento produkt je možno zaslat kurýrem PPL Ano
Dotaz prodejci
Nevíte si rady s výběrem nebo máte jakékoliv další otázky? Neváhejte se na nás obrátit a my Vám rádi pomůžeme.
Ke stažení
| Typ | Název | Velikost | Ke stažení |
|---|---|---|---|
| Pylontech Force H3 Datasheet | 1,0 MiB | ||
| Pylontech Force H3 Instalační manuál | 4,5 MiB |
