Pylontech Force H3 – vysokonapěťový modul 5,12 kWh
Pylontech Force H3 je moderní vysokonapěťová LiFePO₄ baterie s kapacitou 5,12 kWh pro rezidenční i komerční hybridní systémy. Modulární konstrukce, životnost 8000+ cyklů a krytí IP55 zaručují bezpečný a dlouhodobě stabilní provoz.
Popis
Vysokonapěťová LiFePO₄ baterie nové generace pro výkonové hybridní systémy
Pylontech Force H3 je nejnovější řada vysokonapěťových baterií navržených pro vysoký výkon, maximální bezpečnost a dlouhou životnost. Modul FH10050 nabízí 5,12 kWh kapacity a je určen pro stavbu systémů od 10,24 kWh až po 35,84 kWh v jednom stringu, případně až 6 paralelních stringů.
Podrobný popis produktu

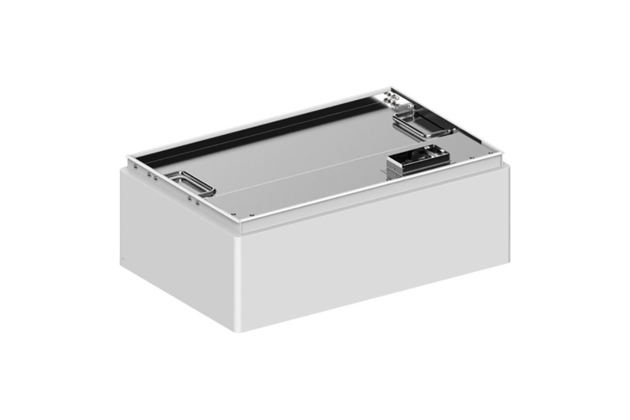

Modul Force H3 (FH10050) využívá LiFePO₄ články s životností přes 8000 cyklů (str. 14 manuálu) a jmenovité napětí 102,4 V. Systém využívá řídicí jednotku FC1000 a podporuje paralelní provoz až 6 stringů, což umožňuje dosažení kapacit přes 200 kWh.
Každý modul má robustní kryt IP55, který umožňuje bezpečné použití v interiérech i venkovních aplikacích (str. 12) . Díky modulární konstrukci je instalace rychlá, bez nutnosti dodatečných montážních sad – vše potřebné je součástí balení (str. 27) .
Force H3 nabízí špičkové parametry nabíjení a vybíjení – běžný proud 10 A a špičkový proud až 55 A po dobu 15 minut (str. 8) . Komunikace probíhá přes CANBUS nebo Modbus/RS485, což zajišťuje kompatibilitu s předními výrobci hybridních měničů jako GoodWe, Deye, Solax, Victron či Sermatec.
Technické parametry
Modul FH10050 – základní parametry
| Parametr | Hodnota |
|---|---|
| Technologie článků | LiFePO₄ |
| Kapacita modulu | 5,12 kWh |
| Napětí modulu | 102,4 V |
| Kapacita | 50 Ah |
| Počet článků v sérii | 32 |
| Napětí článku | 3,2 V |
| Rozměry (Š×H×V) | 540 × 350 × 170 mm |
| Hmotnost | 39 kg |
| Provozní teplota | –10 až +55 °C |
| Skladovací teplota | –20 až +60 °C |
| Cykly | 8000+ |
| Certifikace | UN38.3 |

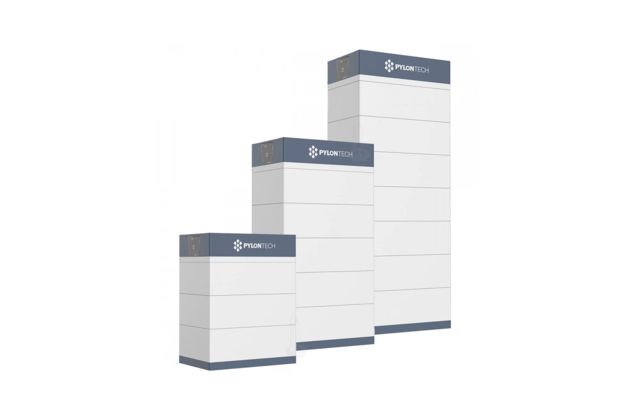

Systémová sada Force H3 (2–7 modulů + FC1000)
| Počet modulů | Kapacita (kWh) | Napětí (V) | Rozměry (mm) | Hmotnost |
|---|---|---|---|---|
| 2 | 10,24 | 204,8 | 540×350×530 | 92 kg |
| 3 | 15,36 | 307,2 | 540×350×700 | 131 kg |
| 4 | 20,48 | 409,6 | 540×350×870 | 170 kg |
| 5 | 25,6 | 512 | 540×350×1040 | 209 kg |
| 6 | 30,72 | 614,4 | 540×350×1210 | 248 kg |
| 7 | 35,84 | 716,8 | 540×350×1380 | 287 kg |
Další parametry:
| Funkce | Hodnota |
|---|---|
| Hloubka vybití | 95 % |
| Účinnost | 96 % |
| Nabíjecí/vybíjecí proud (standard) | 10 A |
| Max. proud (15 min) | 55 A |
| Komunikace | CANBUS / Modbus RTU |
| Krytí | IP55 |
| Provozní vlhkost | 5–95 % RH |
| Životnost | 15+ let |
Řídicí jednotka FC1000
| Parametr | Hodnota |
|---|---|
| Provozní napětí | 80–1000 V |
| Nabíjecí/Vybíjecí proud max (15 min) | 55 A |
| Komunikace | CANBUS / Modbus |
| Vlastní spotřeba | <16 W |
| Rozměry | 540×350×150 mm |
| Hmotnost | 12 kg |
O výrobci
Pylontech je světovým lídrem v oblasti LiFePO₄ bateriových úložišť pro rezidenční i komerční energetiku. Je známý vlastní výrobou článků, špičkovou kvalitou BMS systémů a dlouhou životností svých produktů. Řada Force H3 navazuje na populární Force H2 a přináší vyšší výkon, širší rozsah napětí a lepší škálovatelnost.
FAQ – odborné dotazy a odpovědi
1) Jaká je minimální konfigurace systému Force H3?
Minimální je 2 moduly FH10050 + BMS FC1000, tj. 10,24 kWh a 204,8 V.
2) Je možné systém dále rozšiřovat?
Ano, až na 7 modulů v jednom stringu a až 6 paralelních stringů.
3) Jaká je reálná využitelná kapacita modulu?
Díky DoD 95 % je využitelných cca 4,86 kWh.
4) Jaká je životnost baterie?
Přes 8000 cyklů dle technické specifikace.
5) Je systém kompatibilní s hybridními měniči GoodWe?
Ano – Force H3 používá CAN/RS485 standardy běžně podporované GoodWe ET/BT/GE.
6) Lze module instalovat venku?
Ano, krytí IP55, ale nesmí být vystaven přímému slunci či mrazu bez přístřešku.
7) Jaký je maximální vybíjecí proud?
55 A po dobu 15 minut.
8) Je nutné pravidelné vyrovnání (balancing)?
Ano, doporučeno každé 3 měsíce – provádí se automaticky při plném nabití.
