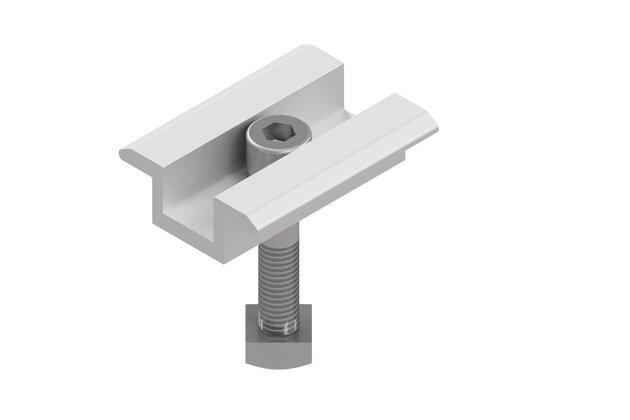

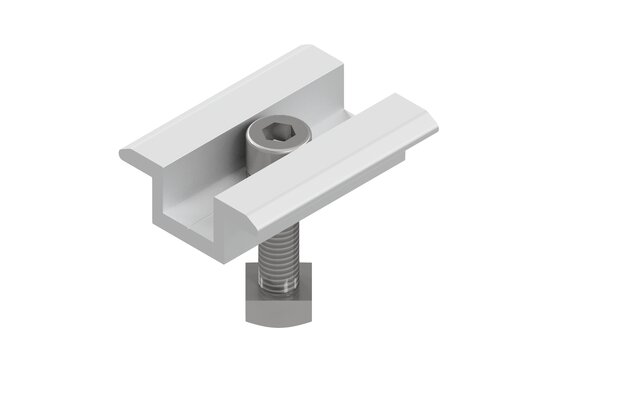

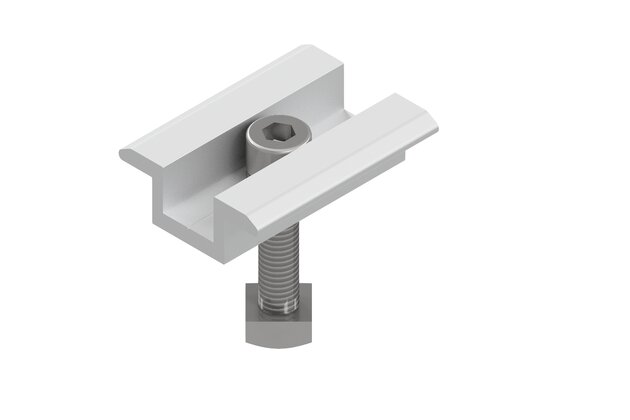

Středový úchyt panelu do H profilu
Kompletní středový úchyt panelu, určen pro montáž do "H" profilu.
S-30-H-N
2 roky
zdarma (z prodejní ceny)
Popis
Středový úchyt panelu do H profilu
Středový úchyt panelu do H profilu je nedílnou součástí montážního systému pro fotovoltaické panely. Slouží k bezpečnému a pevnému uchycení sousedních panelů ve středové části, tedy tam, kde se k sobě panely přikládají. Úchyt je kompatibilní s běžnými H profily a je vyroben z eloxovaného hliníku s nerezovým spojovacím materiálem. Zajišťuje dlouhodobou mechanickou stabilitu a odolnost vůči korozi a povětrnostním vlivům.
Tento komponent je vhodný pro instalace na šikmé i rovné střechy a volně stojící konstrukce, a je navržen tak, aby zaručil pevné a přitom elegantní uchycení bez narušení vzhledu solární sestavy.
Hlavní vlastnosti:
-
Určeno pro střední uchycení FV panelů do H profilu
-
Kompatibilní s většinou standardních solárních panelů
-
Vysoce odolný eloxovaný hliník a nerezová ocel A2
-
Rychlá a jednoduchá montáž bez speciálního nářadí
-
Vhodné pro venkovní použití – odolné vůči UV, korozi a vlhkosti
-
Estetický a nenápadný vzhled bez rušivých prvků
Technická specifikace:
| Parametr | Hodnota |
|---|---|
| Materiál | Hliník (eloxovaný) |
| Spojovací materiál | Nerezová ocel (A2) |
| Použití | Středové uchycení panelů |
| Kompatibilita | S H montážními profily |
| Vhodné pro panel výšky | 30 až 40 mm |
| Doporučený utahovací moment | 8 - 12 Nm |
| Barva | Stříbrná |
| Odolnost proti korozi | Ano |
| Určeno pro | Venkovní použití |
O produktu:
Středový úchyt do H profilu pochází od prověřeného výrobce montážního příslušenství pro FV systémy. Jeho univerzální provedení umožňuje použití s většinou běžně dostupných rámových panelů a konstrukcí.
FAQ – Často kladené dotazy:
K čemu slouží středový úchyt?
Uchytává dva sousední panely k sobě uprostřed a zároveň je fixuje k montážní konstrukci.
Jaký profil je potřeba?
Tento úchyt je určen pro instalace s H profilem – standardní typ profilu pro FV konstrukce s horní drážkou 13 mm.
Jaká je doporučená výška rámu panelu?
Standardně 30–40 mm (přesnou výšku zvolte dle varianty úchytu).
Je součástí balení spojovací materiál?
Ano, úchyt je dodáván včetně nerezového šroubu a matice.
Je úchyt vhodný pro venkovní použití?
Ano, díky kombinaci eloxovaného hliníku a nerezových komponent je plně odolný vůči povětrnostním vlivům.
Montážní tip:
Nerezový spojovací materiál může mít tendenci k „zadírání závitu“ při utahování. Doporučujeme:
-
Použít anti-seize pastu (měděná nebo grafitová) na závit
-
Neutahovat pomocí rázového utahováku – ideální je momentový klíč
-
Šroub zavádět rovnoměrně, bez naklopení
Správné uzemnění konstrukce:
Při instalaci FV panelů je důležité zajistit elektrické propojení mezi rámem panelu a montážní konstrukcí. Vzhledem k tomu, že eloxovaná vrstva na hliníkových panelech i úchytech je elektricky nevodivá, může docházet k přerušení vodivého spoje.
Tento problém spolehlivě řeší speciální nerezová podložka s ostny, která se vkládá mezi rám panelu a nosný H profil – obvykle při použití středového úchytu. Při dotažení úchytu ostny proniknou vrstvou eloxu a vytvoří trvalý galvanický kontakt, bez rizika galvanické koroze.
Tím je zajištěno:
-
spolehlivé uzemnění celé FV konstrukce,
-
vodivá kontinuita mezi jednotlivými panely,
-
a dodržení bezpečnostních i normativních požadavků při instalaci.
Specifikace
-
Tento produkt je nutné přepravovat podle zásad ADR Ne
-
Tento produkt je možno zaslat kurýrem PPL Ano
-
Tuto položku můžeme odeslat do PPL PARCELSHOPu Ano kus
-
Tuto položku můžeme odeslat do PPL PARCELBOXu Ano
-
Tuto položku můžeme odeslat do Z-Boxu Standard Nadrozměr
