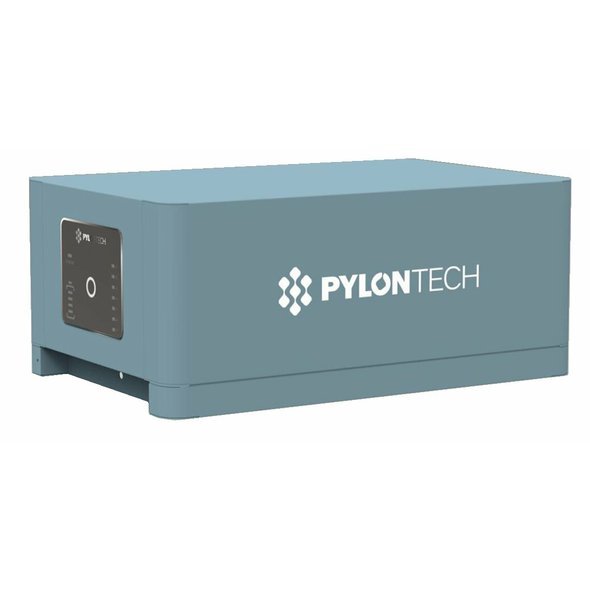

BMS Pylontech Force H2 V2 je centrální řídicí modul, který zajišťuje bezpečný provoz, ochranu a komunikaci celého vysokonapěťového bateriového systému Force H2. Umožňuje stavět modulární sestavy od 7,1 kWh až po 85 kWh (při paralelních skupinách). Díky robustní konstrukci, krytí IP55 a podpoře CAN/RS485 je ideální pro hybridní měniče nové generace.
Force H2 V2 je vysokonapěťová bateriová platforma Pylontech využívající články LiFePO₄ s modulem BMS FC0500M-40S-V2, který řídí jednotlivé bateriové moduly FH9637M. Systém podporuje:
2–4 moduly ve věži (kapacita 7,10 / 10,65 / 14,20 kWh)
napětí systému 192 / 288 / 384 V
paralelní provoz až 6 věží (vyšší výkon a kapacita)
Na stránce 11 datasheetu jsou uvedeny klíčové parametry systému — standardní nabíjecí/vybíjecí proud 7,4 A, normální provoz 18,5 A a špičkově až 42 A při 15 s. BMS zajišťuje ochranu proti přepětí, podnapětí, nadproudům, teplotním stavům a hlídá každý modul.
LED panel (str. 15–17) zobrazuje stav pomocí modrých/oranžových LED a umožňuje:
standardní start systému,
black start pro aktivaci systému bez komunikace (např. při úplném vybití),
volbu komunikačního protokolu.
Systém je navržen pro dlouhou životnost 15+ let, krytí IP55 umožňuje montáž v interiéru i chráněném exteriéru. Kompatibilita je zajištěna s měniči používajícími CAN nebo RS485/Modbus (GoodWe, Deye, Sofar, Solis, Victron přes příslušné rozhraní).
Systémové parametry Force H2 V2 (jedna věž)
| Parametr | 2 moduly | 3 moduly | 4 moduly |
|---|---|---|---|
| Systémová kapacita (kWh) | 7.10 | 10.65 | 14.20 |
| Systémové napětí (Vdc) | 192 | 288 | 384 |
| Počet modulů | 2 | 3 | 4 |
| Jmenovitá kapacita (Ah) | 37 Ah | 37 Ah | 37 Ah |
| Nabíjecí proud – standard | 7.4 A | ||
| Nabíjecí proud – normální | 18.5 A | ||
| Nabíjecí proud – špička | 42 A (15 s) | ||
| Vybíjecí proud – standard | 7.4 A | ||
| Vybíjecí proud – normální | 18.5 A | ||
| Vybíjecí proud – špička | 42 A (15 s) | ||
| Účinnost | 96 % | ||
| DOD | 95 % | ||
| Rozměry (mm) | 450×296×822 / 1118 / 1414 | ||
| Váha | 82 kg | 117 kg | 152 kg |
| Krytí | IP55 | ||
| Komunikace | CANBUS, Modbus RTU | ||
| Životnost | 15+ let | ||
| Teplota provozu | 0–50 °C | ||
| Teplota skladování | –20 až +60 °C |
Modul BMS – FC0500M-40S-V2
| Parametr | Hodnota |
|---|---|
| Role | centrální HV BMS pro Force H2 |
| Komunikace | CAN, RS485, RS232, Link0/Link1 |
| LED panel | stav systému + SOC (4× 25%) |
| Start režimy | standardní / black start |
| Protokol | volitelný (dlouhý stisk) |
| Krytí | IP55 |
| Rozměry | 450×296×190 mm |
| Hmotnost | dle dokumentace |
Bateriový modul FH9637M (pro úplnost)
| Parametr | Hodnota |
|---|---|
| Kapacita | 3.552 kWh |
| Napětí | 96 V |
| Technologie | LiFePO₄ |
| Kapacita článku | 37 Ah |
| Počet článků | 30 |
| Rozměry | 450×296×296 mm |
| Hmotnost | 35 kg |
| Životnost | 15+ let / >5 000 cyklů |
| Certifikace | UN38.3 |
Paralelní systém (až 6 věží)
| Počet věží | Kapacita (Ah) | Std. proud | Normální proud | Špičkový proud |
|---|---|---|---|---|
| 2 | 74 Ah | 14.8 A | 37 A | 84 A |
| 3 | 111 Ah | 22.2 A | 55.5 A | 126 A |
| 4 | 148 Ah | 29.6 A | 74 A | 168 A |
| 5 | 185 Ah | 37 A | 92.5 A | 210 A |
| 6 | 222 Ah | 44.4 A | 111 A | 252 A |
Certifikace
VDE-AR-E 2510-50
IEC62619
IEC63056
IEC62040-1
RED 2014/53/EU
UN38.3 (transport)
Pylontech patří mezi celosvětově nejvýznamnější výrobce bateriových úložišť na platformě LiFePO₄. Nabízí profesionální systémy pro rezidenční i průmyslová řešení a je OEM dodavatelem pro velké energetické koncerny. Jejich vysokonapěťové systémy Force H1/H2 jsou známé stabilním provozem, vysokou účinností, špičkovou bezpečností a jednoduchou instalací díky modulární konstrukci.
1) Kolik modulů FH9637M mohu připojit k BMS FC0500M-40S-V2?
Až 2–4 moduly v jedné věži podle požadované kapacity.
2) Kolik věží Force H2 V2 lze provozovat paralelně?
Až 6 paralelních skupin, celkové proudy jsou uvedeny v tabulce na str. 13.
3) Umí BMS black-start?
Ano, dlouhý stisk tlačítka (10 s) aktivuje režim black start pro start bez komunikace.
4) Jaká komunikace je podporovaná?
CANBUS, Modbus RS485, RS232, a interní Link0/Link1 pro více věží.
5) Jaké krytí má systém Force H2 V2?
IP55, tedy vhodné i do chráněného venkovního prostředí.
6) Jaká je životnost systému?
Výrobce uvádí 15+ let provozu.
7) Jaké jsou provozní teploty?
0–50 °C (provoz), –20 až +60 °C (skladování).
8) Jaký modul je použitý v bateriové věži?
Modul FH9637M, 96 V / 3.552 kWh, LiFePO₄, 37 Ah.
9) Umožňuje BMS systémové balancování?
Ano, BMS provádí balancování v rámci celého řetězce modulů.
10) Je možné měnit moduly za provozu?
Ano, ale pouze po úplném vypnutí systému a srovnání napětí starého a nového modulu.
