Tato spojka je určená pro spojení dvou hliníkových H profilů v přímé ose, typicky při montáži fotovoltaických konstrukcí, kde je potřeba prodloužit nosný profil nebo navázat profil v místě, které vyžaduje přesné srovnání. Použití originální spojky zrychlí montáž, zlepší opakovatelnost instalace a pomůže udržet čistou geometrii konstrukce zejména v případech, kdy se profily skládají z více částí (např. kvůli logistice, manipulaci na střeše nebo členité dispozici).
V praxi je největší přínos v tom, že spojka drží oba profily ve správné poloze a omezuje nežádoucí posun v místě napojení. To je důležité nejen z pohledu estetiky a přesnosti, ale i z pohledu montáže navazujících prvků, jako jsou středové a krajové úchyty, svorky, kabelové příchytky nebo uzemňovací komponenty. Spojka se používá všude tam, kde je požadavek na jednoduché a opakovatelné „nastavení do roviny“ bez složitého měření a podkládání.
| Parametr | Hodnota |
|---|---|
| Výrobce | HQ Mount |
| Určení | Spojení/prodloužení hliníkových H profilů |
| Kompatibilita | H profily |
| Parametr | Hodnota |
|---|---|
| Materiál | Hliníková slitina AL6005-T5 |
| Povrchová úprava | Eloxováním |
| Barva | Stříbrná nebo černá |
| Parametr | Hodnota |
|---|---|
| Rozměry (D × Š × V) | 150 x 45 (40) x 29,5 (27) mm |
| Způsob montáže | Do spodní drážky systému H profilu |

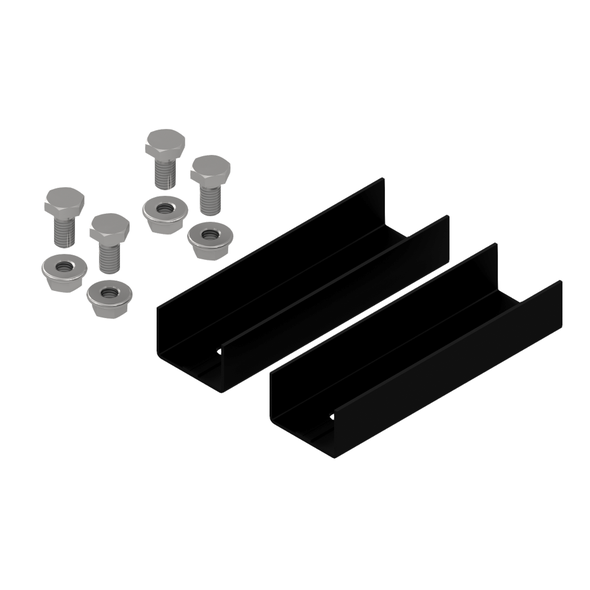

| Obsah balení | 2 x spojka, (volitelně spojovací materiál - nerez A2) |
| Doporučený spojovací materiál | 2 x šroub DIN 933-A2 M10x20, 2 x límcová matice s aretací DIN 6923-A2 |
1) Je spojka univerzální pro všechny H profily, nebo jen pro konkrétní řadu?
Spojka je kompatibilní se všemi profily s šířkou 40 mm a spodní drážkou 10 (17) mm.
2) Kam je vhodné spoj umístit z hlediska konstrukce a montáže panelů?
Spoj je vhodné umístit tak, aby nekomplikoval montáž ke střešních hákům a aby byl v části konstrukce pod FV panelem mimo montážní hrany. Cílem je minimalizovat namáhání v místě napojení a zachovat přesné srovnání profilu.
3) Jaký spojovací materiál použít, aby nevznikaly problémy v exteriéru?
Použijte spojovací materiál určený pro venkovní montáž a kompatibilní s hliníkovými profily v daném systému, ideálně nerez A2. Důležité je vyhnout se kombinacím, které mohou v přítomnosti vlhkosti podporovat korozi.
4) Je nutné zakrytovat konce profilů?
Není to nutné, ale je to doporučené. V případě, že profil není v optimální rovině, může do profilu zatékat voda, která může v zimě způsobit deformaci profilu nebo ho poškodit. Rovněž se tím zabrání hmyzu, aby si z profilů udělal hnízdo.
5) Zaručí profilová spojka galvanické spojení profilů?
Ne, samotná spojka nevytváří 100% vodivý spoj. Povrchová úprava spojky, profilu i FV panelu je eloxováním, což vytváří elektricky špatně vodivou vrstvu. Je doporučeno použít k panelovým úchytům speciální zemnící podložky, které proniknou vrstvou eloxu a panel vodivě spojí s profilem. Samotný panel však nemusí udělat 100% vodivý a spolehlivý spoj mezi profily, proto je doporučeno provést spojení profilu nejen profilovou spojkou, ale i pomocí zemnících svorek a vodiče.
6) Spojují se profily těsně nebo s mezerou?
Je doporučeno nechat mezi profily malou mezeru 1 - 2 mm, to umožní lepší vysušení případně vniknuté vody do profilu.
7) Je nutné zakrytovat konce profilů?
Není to nutné, ale je to doporučené. V případě, že profil není v optimální rovině, může do profilu zatékat voda, která může v zimě zmrznutím způsobit deformaci profilu nebo ho poškodit. Rovněž se tím zabrání hmyzu, aby si v profilu udělal hnízdo.
