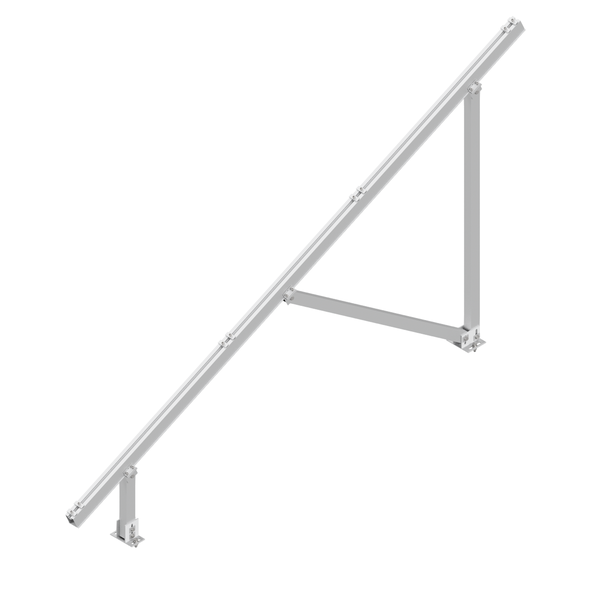

Kompletní nosný rám CP-KC-PAF-335025

Pozemní konstrukce CORIGY CP-KC-A – dvojřad 2x3 až 2x12 panelů

Tato konstrukce je určena pro zákazníky, kteří chtějí robustní a dlouhodobě stabilní pozemní montáž pro fotovoltaické panely ve variantě dvojřad (tj. 2 panely nad sebou) a zároveň potřebují možnost volby podle konkrétní instalace. Systém CORIGY CP-KC-A je postaven na stříbrně eloxovaných hliníkových dílech Al6005-T5 a nerezovém spojovacím materiálu A2/A4, což je kombinace vhodná pro běžné venkovní použití. Kotvení lze řešit buď pomocí zemních vrutů CP-GSF (žárově zinkovaná ocel), nebo přes betonový základ – volba kotvení je na zákazníkovi podle podloží a projektu.

Výběr a finální konfiguraci konstrukce necháváme na zákazníkovi, ale je nutné dodržet klíčová doporučení návrhu. Zásadní jsou rozteče podpěr: přední a zadní noha konstrukce musí zůstat 2300 mm od sebe a rozteč podpěr v délce pole musí být v rozsahu 2000–2700 mm. Dále je potřeba správně navrhnout délku nosných profilů: na každém konci konstrukce má nosník přesahovat o 45–100 mm.

Systém používá standardní koncové a středové úchyty panelů, přičemž úchyty mezi panely zabírají prostor 20 mm. Pokud zákazník volí mezeru mezi panely 25 mm, musí tomu odpovídat i délka nosníků. Profily jsou dodávány ve standardních délkách 4,4 m a je možné je spojovat spojkami CP-RS-M-01. Pro základní délky 2×3 až 2×12 jsou níže uvedeny počty dílů dle výkresů. Dělení nosných profilů a dořezy si provádí instalatér sám na místě instalace.

Technické parametry

Základní parametry konstrukce

Závazné rozteče a pravidla návrhu

Výpočet délky pole pro návrh (délka nosníku bez přesahů)

Doporučený kusovník pro panely s šířkou do 1060 mm

Doporučený kusovník pro panely s šířkou do 1134 mm

Obsah předmontovaného rámu CP-KC-PAF-335025 (nelze koupit samostatně po dílech)

O výrobci

CORIGY (Xiamen Corigy New Energy Technology Co., Ltd.) vyrábí hliníkové konstrukční systémy pro pozemní fotovoltaické instalace. V praxi to znamená, že jejich řešení jsou navržena jako modulární stavebnice: opakující se podpěrné rámy, nosné profily a standardizované úchyty panelů umožňují stavět pole v různých délkách a konfiguracích při zachování jednotných montážních principů.

U systému CP-KC-A je klíčový důraz na celohliníkovou nosnou část a standardní montážní logiku, která se dobře škáluje od menších sestav až po delší řady panelů. Použití eloxovaných slitinových profilů v kombinaci s nerezovým spojovacím materiálem je typické pro aplikace, kde je požadována dlouhá životnost bez nutnosti dodatečných nátěrů a kde se počítá s venkovním prostředím.

Pro instalační firmy i koncové zákazníky je důležité, že návrh stojí na jasně daných roztečích podpěr a na správně dimenzované délce nosníků vůči šířce panelů. Díky tomu lze systém přizpůsobit různým panelům (včetně širších formátů), pokud je dodržen návrhový postup a montážní pravidla.

Časté dotazy

1) Jaký je rozdíl mezi variantou na zemní vruty a na beton?
Základní konstrukční systém je identický. Liší se pouze způsob kotvení do země. Návrhová pravidla (rozteče podpěr, délky nosníků a přesahy) zůstávají stejná pro obě varianty.

2) Jaké rozteče jsou pro bezpečný návrh zásadní?
Pro stabilitu systému a sklon 25° je nutné dodržet vzdálenost 2300 mm mezi přední a zadní nohou. Podpěry v délce pole (rozteče rámů) se pohybují v rozsahu 2000–2700 mm dle konkrétní výkresové dokumentace a větrné oblasti.

3) Lze konstrukci upravovat na požadované rozměry?
Ano, ale je třeba mít na paměti, že konstrukce je certifikovaná k použití tak jak je navržena výrobcem.

4) Proč je důležité počítat s 20 mm mezi panely?
Tato mezera je vymezena standardním středovým úchytem, který panely fixuje. Pokud plánujete jiný typ úchytů, musí být tato změna zohledněna při výpočtu celkové délky pole.

5) Jak se používá zemní vrut?
Zemní vrut lze použít všude tam, kde to dovolují půdní podmínky. V případě skalnatého podloží nebo příliš kamenité půdy je nutné zvolit vyvýšený betonový základ, který bude vyčnívat alespoň 300 mm nad terén. Vruty se instalují převážně strojně. Pokud není možné dopravit na místo montáže mechanizaci, lze vrut zavrtat ručně – nejprve se provede předvrtání benzínovým vrtákem (Ø 60 mm) a následně se vrut dotáhne pomocí páky. Vruty musí být usazeny tak, aby jejich příruby byly cca 300 mm nad terénem a jejich spojnice tvořily jednotnou vodorovnou rovinu.

6) Je možné požít tuto konstrukci do svahu?
Standardní sestava je určena pro rovinné pozemky. Mírnou svažitost lze řešit pomocí kaskádovitého uspořádání, což však vyžaduje individuální posouzení.

7) Zvládnu konstrukci sestavit sám?
Z důvodu bezpečnosti a manipulace s dlouhými profily doporučujeme provádět montáž minimálně ve 2 lidech.

8) Je možné konstrukci instalovat na zátěžové bloky?
Ano, tato instalace je možná. Hmotnost zátěží a přesný způsob jejich rozmístění však musí být podloženy statickým výpočtem, který zohlední místní vlivy (např. větrnou oblast, sněhové zatížení a charakter podloží).

9) Jaká je životnost konstrukce
Konstrukce od renomovaného výrobce Corigy jsou navrženy pro maximální odolnost a dlouhověkost. Jsou vyráběny z vysoce kvalitního hliníku (AL6005-T5) a nerezové oceli (SUS304) v souladu s přísnými mezinárodními standardy, včetně australských norem, které kladou extrémní nároky na odolnost proti povětrnostním vlivům. Životnost těchto konstrukcí přesahuje 25 až 30 let, čímž spolehlivě pokrývá celou dobu životnosti fotovoltaických panelů.
