Konstrukce na plochou střechu SFS-FR-02 - 15°

Konstrukce na plochou střechu SFS-FR-02 SunRack pro rychlou a bezpečnou montáž FV panelů

SFS-FR-02 SunRack je balastní montážní konstrukce určená pro instalaci fotovoltaických panelů na ploché střechy bez nutnosti vrtání do střešního pláště. Díky nepenetrujícímu způsobu montáže je vhodná všude tam, kde je požadována ochrana hydroizolace a současně rychlá a přehledná instalace.

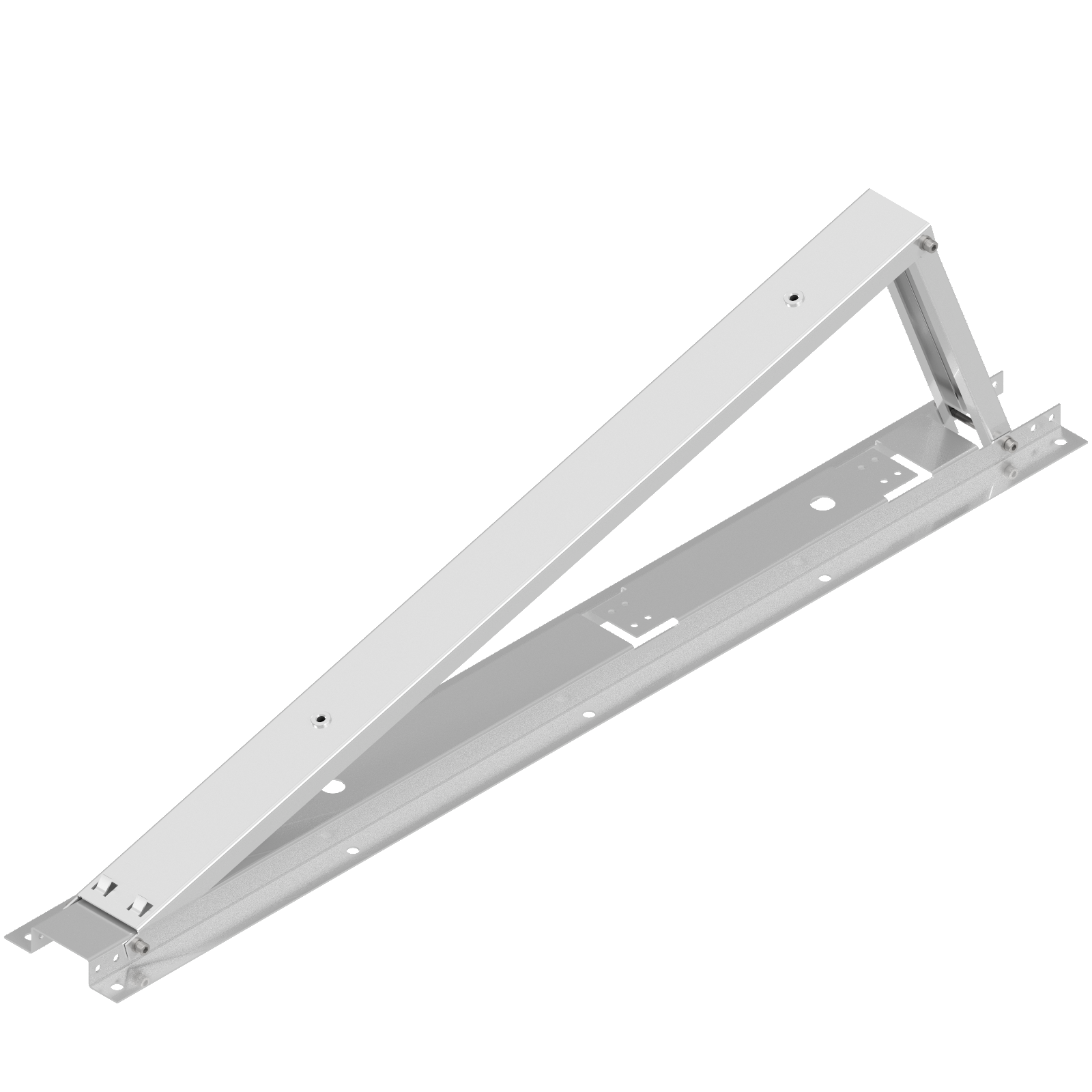

Konstrukce využívá skládací trojúhelníkové podpěry, které se snadno přepravují, rychle montují a umožňují vytvořit stabilní nosný systém pro horizontálně orientované FV moduly. Systém je modulární, takže je vhodný jak pro menší sestavy, tak pro rozsáhlejší střešní pole. V závislosti na zvolené variantě je dostupný se sklonem 15°, 20° nebo 25°.

Hlavní konstrukční části jsou vyrobeny z hliníkové slitiny AL6005-T5, spojovací a upevňovací prvky jsou z nerezové oceli. Konstrukce je navržena pro použití s balastem, který se ukládá do prostoru mezi úhelníky. Jako zátěž lze použít standardní betonové dlaždice 300 × 300 mm.

Jedna sada obsahuje trojúhelníkové podpěry se šroubem M6×80, koncové svorky se šroubem M8, středové svorky se šroubem M8 a úhelníky pro uchycení balastu. Pro doloženou konfiguraci se sklonem 25° a modulem 2279 × 1134 × 35 mm je v technických podkladech uveden balast až 80 kg na panel při zadním uložení zátěže nebo až 160 kg na panel při uložení zátěže do základny. Konstrukce je vhodná pro profesionální instalace fotovoltaických systémů na plochých střechách bytových domů, komerčních budov i průmyslových objektů.

Technické parametry
