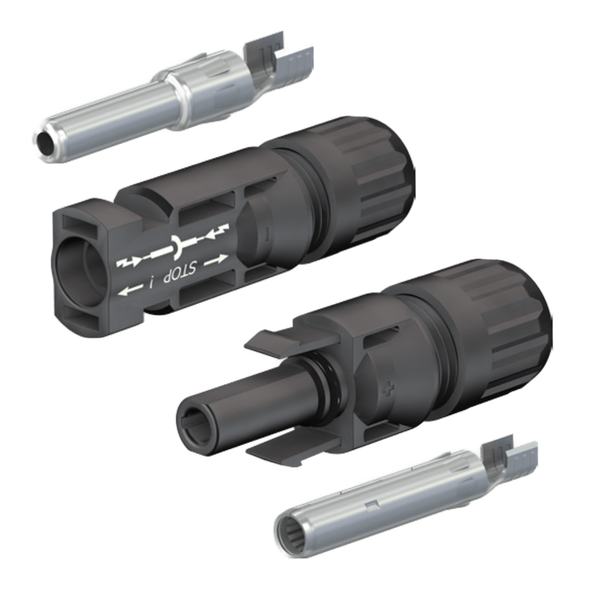

Originální konektory Stäubli MC4 ve variantě PV-KBT4 (samice) + PV-KST4 (samec) představují průmyslový standard pro spojování stejnosměrných FV vodičů ve fotovoltaických elektrárnách. Jsou určeny výhradně pro krimpované spojení s FV kabely a využívají patentovaný kontaktní systém MULTILAM, který zajišťuje nízký přechodový odpor, rovnoměrné rozložení proudu a dlouhodobou stabilitu spoje.
Konektory jsou navrženy pro provoz v náročných venkovních podmínkách a po správném zakrimpování a spojení dosahují krytí IP65, což zajišťuje ochranu proti vodě a prachu. Západkový zámek brání nechtěnému rozpojení a konektor lze rozpojit pouze pomocí speciálního nástroje.
Tyto konektory jsou plně kompatibilní s běžnými FV kabely o průřezu 4 a 6 mm², používanými v DC stringových rozvodech do 1000 V DC.
| Parametr | Hodnota |
|---|---|
| Typ konektoru | MC4 |
| Provedení | Pár (PV-KBT4 + PV-KST4) |
| Jmenovité napětí | 1000 V DC |
| Jmenovitý proud (30 °C) | 51 A (4 mm²), 65 A (6 mm²) |
| Rozsah průřezu vodiče | 4 mm² / 6 mm² |
| Kontaktní systém | MULTILAM |
| Přechodový odpor | ≤ 0,35 mΩ |
| Způsob připojení | Krimpování |
| Materiál kontaktu | Měď, cínovaná |
| Izolační materiál | PC / PA |
| Krytí – spojený stav | IP65 |
| Krytí – rozpojený stav | IP2X |
| Teplotní rozsah okolí | −40 °C až +85 °C |
| Max. teplota konektoru | 105 °C |
| Bezpečnostní třída | II |
| Počet spojovacích cyklů | 100 |
| Západkový zámek | Ano (odemčení nástrojem) |
| Hořlavost materiálu | UL94-V0 |
| Upozornění | Nerozpojovat pod zatížením |
Stäubli Electrical Connectors je švýcarský výrobce s dlouholetou tradicí v oblasti průmyslových a energetických konektorových systémů. V oblasti fotovoltaiky patří Stäubli mezi technologické lídry a konektory MC4 se staly celosvětovým standardem profesionálních FV instalací. Důraz na kvalitu, bezpečnost a dlouhodobou spolehlivost je hlavním důvodem jejich širokého používání.
1) Jsou tyto MC4 konektory akceptované při revizi FVE v ČR?
Ano. Originální konektory Stäubli MC4 jsou certifikované dle platných norem a jsou běžně akceptovány při výchozích i pravidelných revizích fotovoltaických elektráren v ČR, pokud jsou správně nalisované a použité s odpovídajícím FV kabelem.
2) Je možné kombinovat tyto konektory s jinými „MC4 kompatibilními“ konektory?
Ne. Z hlediska bezpečnosti, certifikace i revize se doporučuje spojovat pouze originální konektory stejného výrobce a typu. Kombinování s neoriginálními konektory může vést k přechodovým odporům a problémům při revizi.
3) Jaký průřez kabelu zvolit – 4 nebo 6 mm²?
4 mm² se používá pro běžné stringy a kratší vzdálenosti. 6 mm² je vhodné pro delší trasy, vyšší proudové zatížení nebo snížení úbytku napětí. Konkrétní volba vždy vychází z návrhu FVE.
4) Proč je nutné použít správné krimpovací nářadí?
Kontaktní systém MULTILAM vyžaduje přesný krimpovací profil. Nesprávné nářadí může způsobit skryté vady spoje, přehřívání a zkrácení životnosti konektoru.
5) Lze konektory po spojení znovu rozpojit?
Ano, ale pouze pomocí speciálního odpojovacího nástroje MC4. Rozpojování bez nástroje může konektor poškodit.
