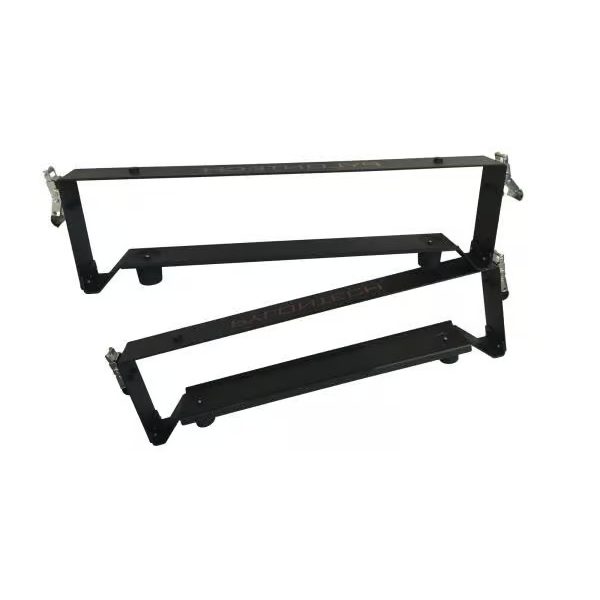

Montážní rámečky pro Pylontech US2000, US3000 a US5000 jsou originální instalační příslušenství určené pro mechanicky správné a bezpečné stohování bateriových modulů bez použití uzavřené rackové skříně. Sada je určená pro baterie řady US a obsahuje 2 kusy rámečků pro jeden modul. Rámečky vytvářejí pevnou základnu, drží správnou polohu baterie a umožňují spojení více modulů do kompaktní vertikální sestavy.
Pro instalace, kde není použitý rack nebo bateriová skříň, jde o praktické řešení s menšími nároky na prostor a jednodušší montáží. Podle instalačního návodu se baterie do rámečků usazuje po dvojici držáků, jednotlivé moduly se následně spojují přes 4 polohovací otvory a zajišťovací prvky.
Výhodou tohoto řešení je čistá a přehledná montáž, lepší stabilita stohu a správné mechanické oddělení jednotlivých baterií. Zároveň je to správná varianta všude tam, kde není vhodné nebo možné pokládat baterie přímo na sebe. Pylontech v instalačním návodu výslovně uvádí, že moduly se nemají skládat přímo bez držáků a že instalace nesmí být nesená jen za horní madla modulu.
| Parametr | Hodnota |
|---|---|
| Typ produktu | montážní rámečky / bracket set |
| Kompatibilita | Pylontech US |
| Počet kusů v sadě | 2 ks |
| Použití | stohování baterií bez rackové skříně |
| Výrobce | Pylontech |
Pylontech je specialista na bateriová úložiště a systémy pro ukládání energie. Výrobce se dlouhodobě zaměřuje na rezidenční, komerční i utility segment a na oficiálním webu uvádí více než 16 let zaměření na oblast ESS a více než 2 000 000 dodaných systémů. Značka je známá hlavně díky nízkonapěťovým bateriím řady US, vysokonapěťovým systémům Force a široké kompatibilitě s hybridními i ostrovními měniči. V praxi jde o jednoho z nejznámějších výrobců bateriových úložišť pro domácí FVE.
1) Lze baterie Pylontech skládat přímo na sebe bez rámečků?
Ne. Pro přímé skládání modulů na sebe bez držáků není tato instalace určená. Výrobce výslovně upozorňuje, že moduly se nemají stohovat přímo bez držáků nebo vhodné nosné konstrukce.
2) Kolik rámečků je potřeba pro jeden modul Pylontech?
Pro jeden modul se používají 2 kusy rámečků. Baterie se do nich usadí a teprve potom se může sestava dále skládat.
3) Kolik baterií lze v rámečcích stohovat nad sebe?
Výrobce uvádí maximálně 4 baterie US2000 nebo US3000 nebo 3 baterie US5000 v jednom stacku.
4) Jak se jednotlivé baterie mezi sebou mechanicky spojují?
Při skládání se používají 4 polohovací otvory a zajišťovací prvky, které propojí sousední moduly do pevné sestavy.
5) Stačí baterii při instalaci nést nebo podepřít jen za madla?
Ne. Výrobce výslovně uvádí, že instalace nesmí být nesená nebo podepřená jen za dvě madla modulu. Spodní část každé baterie musí mít odpovídající nosnou oporu.
6) Na co myslet při umístění baterií ve stacku s rámečky?
Místo instalace má být suché, rovné, bez hořlavých a výbušných materiálů, mimo přímé slunce, dál než 2 metry od zdrojů tepla a dál než 0,5 metru od výdechu vzduchu měniče. Pro baterii je ideální provozní teplota zhruba 10 až 40 °C.
