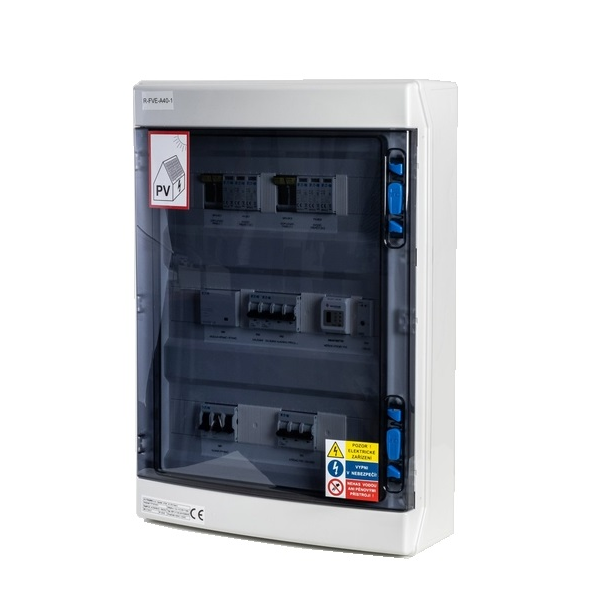

R-FVE-A40-3 je kompletně připravený rozváděč určený pro instalace třífázových hybridních fotovoltaických systémů, kde je klíčová rychlá montáž, přehledná kabeláž a jednoznačné rozhraní pro připojení technologie. Konstrukčně je rozváděč navržen pro jmenovité napětí 400/230 V AC a FV část až do 1000 V DC, s dimenzováním proudů 40 A AC / 32 A DC. Skříňové provedení v řadě IKA (3 řady / 54 modulů) s průhlednými dveřmi a krytím IP65 je vhodné pro náročnější provozní podmínky a zároveň umožňuje rychlou vizuální kontrolu osazení.
Z pohledu instalace je hlavní přínos v tom, že rozváděč soustředí zásadní ochranné a ovládací prvky na jedno místo: na AC straně obsahuje hlavní vypínač, jištění napájení střídače a interní prvky pro řízení/odpojení dle zapojení. Na DC straně je připraven pro až dva FV stringy – každý se samostatným pojistkovým odpínačem s gPV pojistkami a se svodičem přepětí pro FV část. Připojovací body jsou v dokumentaci jednoznačně označené a rozváděč počítá i s typickými požadavky distribuční sítě: je připraven pro DRED (krizové odpojení střídače) a pro přivedení signálu HDO N0%. Součástí návrhu je i rozhraní pro připojení SmartMeteru; propojovací RJ45 kabel není součástí dodávky.
Výsledkem je kompaktní, technicky čisté řešení pro montážní firmy i pokročilé uživatele, kteří chtějí mít v instalaci jasnou logiku zapojení, standardizované komponenty a definovaný postup bezpečného vypnutí/zapnutí technologie.
| Parametr | Hodnota |
|---|---|
| Určení | Rozváděč pro 3f hybridní FVE |
| Jmenovité napětí (AC / DC) | 400/230 V AC / 1000 V DC |
| Jmenovitý proud (AC / DC) | 40 A AC / 32 A DC |
| Krytí (uzavřený / otevřený stav) | IP65 / IP20 |
| Parametr | Hodnota |
|---|---|
| Typ skříně | IKA-3/54-ST |
| Počet řad / modulů | 3 / 54 |
| Vnější rozměry (Š × V × H) | 418 × 586 × 148 mm |
| Vnitřní rozměry (Š × V) | 408 × 467 mm |
| Montáž | Na omítku |
| Dveře | Plastové průhledné |
| Barva | Šedá |
| Mechanická odolnost | IK08 |
| Třída ochrany | I |
| Parametr | Hodnota |
|---|---|
| Počet stringů | 1–2 |
| Pojistkové odpínače stringů | QFU-DC1, QFU-DC2 |
| Provedení pojistkových odpínačů | EATON CHPV2U, 2× gPV 16 A, 1000 V DC |
| Svodiče přepětí FV | FV-DC1, FV-DC2: EATON SPPVT2-10-2+PE / EATON SPPVT12-10-2+PE |
| Připojení DC k inverteru | Svorky RSA10 (X:1–X:4), polarita A1(+)/A1(−), A2(+)/A2(−) |
| Označení | Přístroj | Hodnota |
|---|---|---|
| Q1 | Hlavní vypínač IS40/3 | 40 A |
| FA1 | Jistič | B20/3, 20 A |
| FA2 | Jistič | B6/3, 6 A |
| FA3 | Jistič | B2/1, 2 A |
| KM1 | Stykač Z-SCH230/40-40 | 40 A |
| KM2 | Relé Finder 40.52.8.230.0000 | 2P / 8 A / 230 V AC |
| KAV | HRN-55 |
| Parametr | Hodnota |
|---|---|
| DRED ke střídači | Připravené svorky (záměnné pořadí vodičů dle zapojení) |
| HDO N0% | Samostatná svorka pro přivedení signálu |
| SmartMeter | Rozhraní v rozváděči, RJ45 propoj není součástí dodávky |
Výrobcem rozváděče R-FVE-A40-3 je A-Z TRADERS s.r.o., který k rozváděči poskytuje schémata a montážní i uživatelské instrukce pro jednoznačné a bezpečné připojení technologie. V rámci dokumentace řady R-FVE-A40 je kladen důraz na jasné označení připojovacích míst a na standardizované osazení přístroji běžně používanými v elektroinstalacích fotovoltaických systémů.
Koncepce rozváděče je postavena na modulárním řešení v plastové skříni řady IKA s DIN lištami, což usnadňuje servis i orientaci v zapojení. V návrhu jsou použity standardní komponenty (například prvky EATON a Finder uvedené ve schématu), díky čemuž je pro odbornou montáž a údržbu zajištěna čitelnost, dostupnost náhradních dílů a konzistentní provedení. Součástí doporučeného provozu je pravidelná kontrola stavových prvků (zejména přepěťových ochran) a dodržení postupů bezpečného odpojení a opětovného zapnutí technologie.
1) Pro jak velký hlavní jistič instalace je rozváděč určen?
Rozváděč je určen pro instalace s hlavním jištěním v přívodu do 40 A.
2) Kolik FV stringů mohu do rozváděče připojit?
Rozváděč je připraven pro 1 až 2 FV stringy (QFU-DC1 a volitelně QFU-DC2).
3) Jak správně připojit polaritu DC vodičů na pojistkový odpínač stringu?
Na pojistkovém odpínači platí: plusový pól na první pól, mínusový pól na druhý pól (barevně je uváděno plus červeně, mínus modře).
4) Je nutné dodržet rotaci fází při připojení AC části?
Ano. Je nutné zachovat správné pořadí a rotaci fází na přívodu i na vývodech dle zapojení.
5) Jak se připojuje DRED ke střídači a musím dodržet pořadí vodičů?
DRED se připojuje na připravené svorky; u DRED svorek je uvedeno, že svorky jsou záměnné a není nutné dodržet pořadí.
6) Kam připojím signál HDO N0%?
Signál HDO N0% se připojuje na samostatně označenou svorku určenou pro tento vstup.
7) Jaký je doporučený postup bezpečného vypnutí technologie FVE?
Postup je: vypnout FA1, poté odpojit QFU-DC1 (a případně QFU-DC2) a následně vypnout baterie podle instrukcí dodavatele technologie.
8) Jaký je postup opětovného zapnutí technologie FVE?
Postup je: zapnout baterie, poté zapojit QFU-DC1 (a případně QFU-DC2) a následně zapnout FA1.
9) Jak často mám kontrolovat přepěťové ochrany ve FV části?
Je doporučeno provádět kontrolu nejméně jednou měsíčně; při signalizaci vybavení má být ochrana neprodleně vyměněna odbornou firmou.
10) Je součástí dodávky RJ45 kabel pro SmartMeter?
Ne. Propojovací RJ45 kabel není součástí dodávky.
