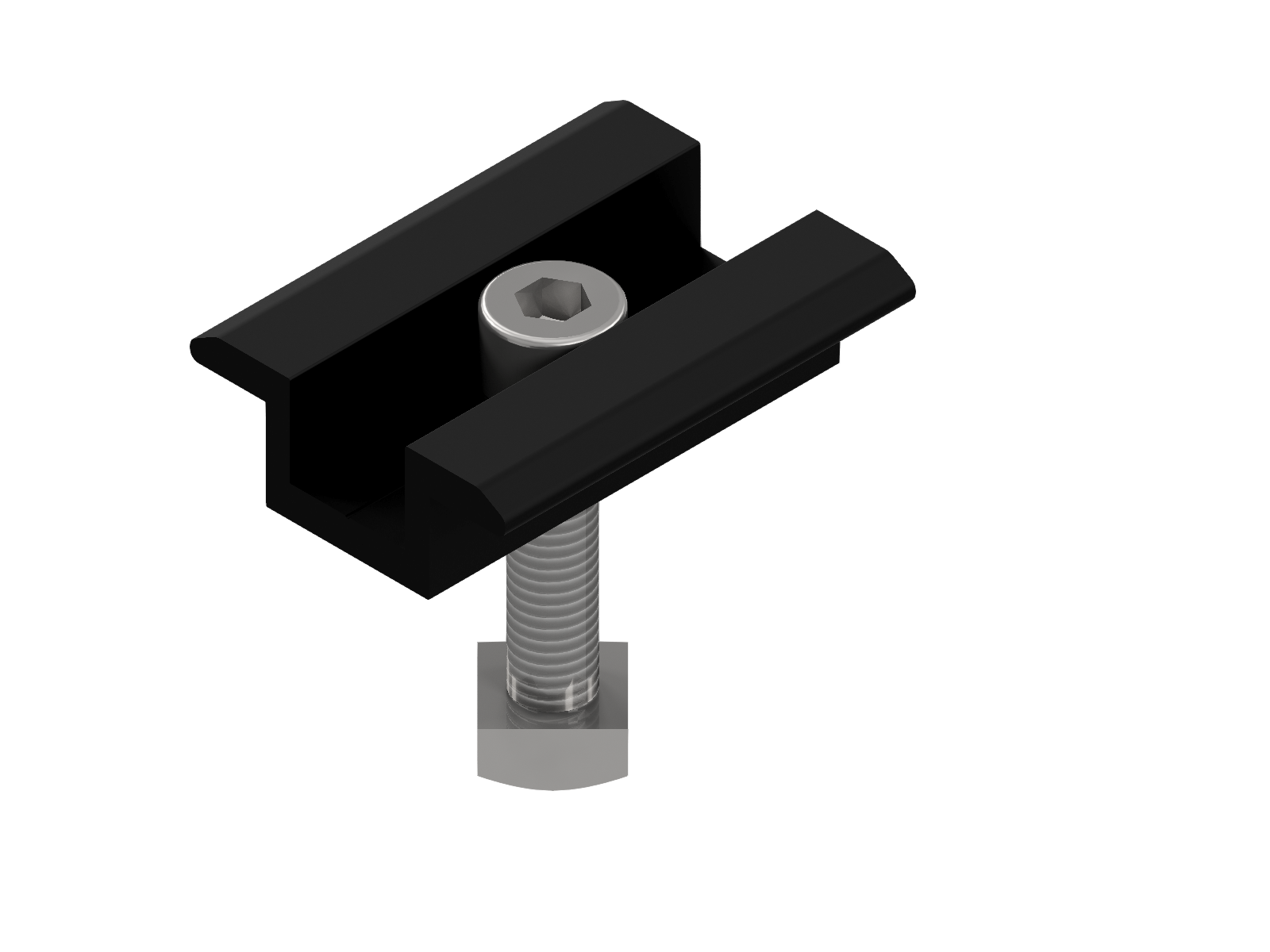

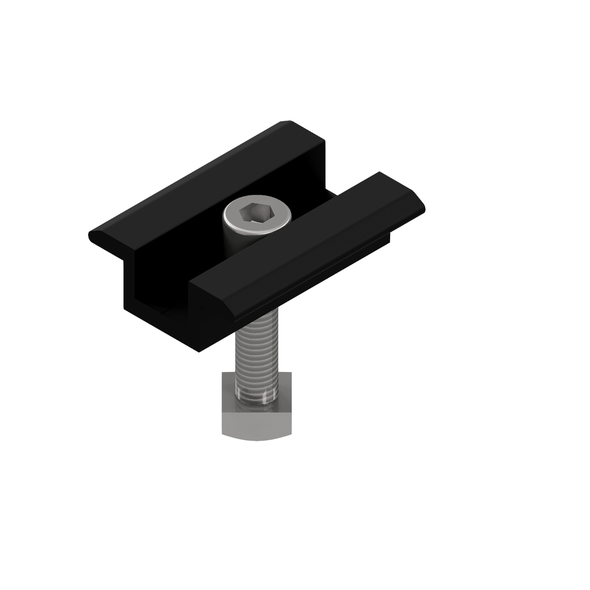

Středový úchyt panelu do H profilu - 35 mm, černý

Středový úchyt panelu do H profilu

Středový úchyt panelu do H profilu je nedílnou součástí montážního systému pro fotovoltaické panely. Slouží k bezpečnému a pevnému uchycení sousedních panelů ve středové části, tedy tam, kde se k sobě panely přikládají. Úchyt je kompatibilní s běžnými H profily a je vyroben z eloxovaného hliníku s nerezovým spojovacím materiálem. Zajišťuje dlouhodobou mechanickou stabilitu a odolnost vůči korozi a povětrnostním vlivům.

Tento komponent je vhodný pro instalace na šikmé i rovné střechy a volně stojící konstrukce, a je navržen tak, aby zaručil pevné a přitom elegantní uchycení bez narušení vzhledu solární sestavy.

Hlavní vlastnosti:

• Určeno pro střední uchycení FV panelů do H profilu

• Kompatibilní s většinou standardních solárních panelů

• Vysoce odolný eloxovaný hliník a nerezová ocel A2

• Rychlá a jednoduchá montáž bez speciálního nářadí

• Vhodné pro venkovní použití – odolné vůči UV, korozi a vlhkosti

• Estetický a nenápadný vzhled bez rušivých prvků

Technická specifikace:

O produktu:

Středový úchyt do H profilu pochází od prověřeného výrobce montážního příslušenství pro FV systémy. Jeho univerzální provedení umožňuje použití s většinou běžně dostupných rámových panelů a konstrukcí.

Časté dotazy:

1) K čemu slouží středový úchyt?
Uchytává dva sousední panely k sobě uprostřed a zároveň je fixuje k montážní konstrukci.

2) Jaký profil je potřeba?
Tento úchyt je určen pro instalace s H profilem – standardní typ profilu pro FV konstrukce s horní drážkou 13 mm.

3) Jaká je doporučená výška rámu panelu?
Standardně 30–40 mm (přesnou výšku zvolte dle varianty úchytu).

4) Je součástí balení spojovací materiál?
Ano, úchyt je dodáván včetně nerezového šroubu a matice.

5) Je úchyt vhodný pro venkovní použití?
Ano, díky kombinaci eloxovaného hliníku a nerezových komponent je plně odolný vůči povětrnostním vlivům.

Montážní tip:

Nerezový spojovací materiál může mít tendenci k „zadírání závitu“ při utahování. Doporučujeme:

• Použít anti-seize pastu (měděná nebo grafitová) na závit

• Neutahovat pomocí rázového utahováku – ideální je momentový klíč

• Šroub zavádět rovnoměrně, bez naklopení

Správné uzemnění konstrukce:

Při instalaci FV panelů je důležité zajistit elektrické propojení mezi rámem panelu a montážní konstrukcí. Vzhledem k tomu, že eloxovaná vrstva na hliníkových panelech i úchytech je elektricky nevodivá, může docházet k přerušení vodivého spoje.

Tento problém spolehlivě řeší speciální nerezová podložka s ostny, která se vkládá mezi rám panelu a nosný H profil – obvykle při použití středového úchytu. Při dotažení úchytu ostny proniknou vrstvou eloxu a vytvoří trvalý galvanický kontakt, bez rizika galvanické koroze.

Tím je zajištěno:

• spolehlivé uzemnění celé FV konstrukce,

• vodivá kontinuita mezi jednotlivými panely,

• a dodržení bezpečnostních i normativních požadavků při instalaci.
