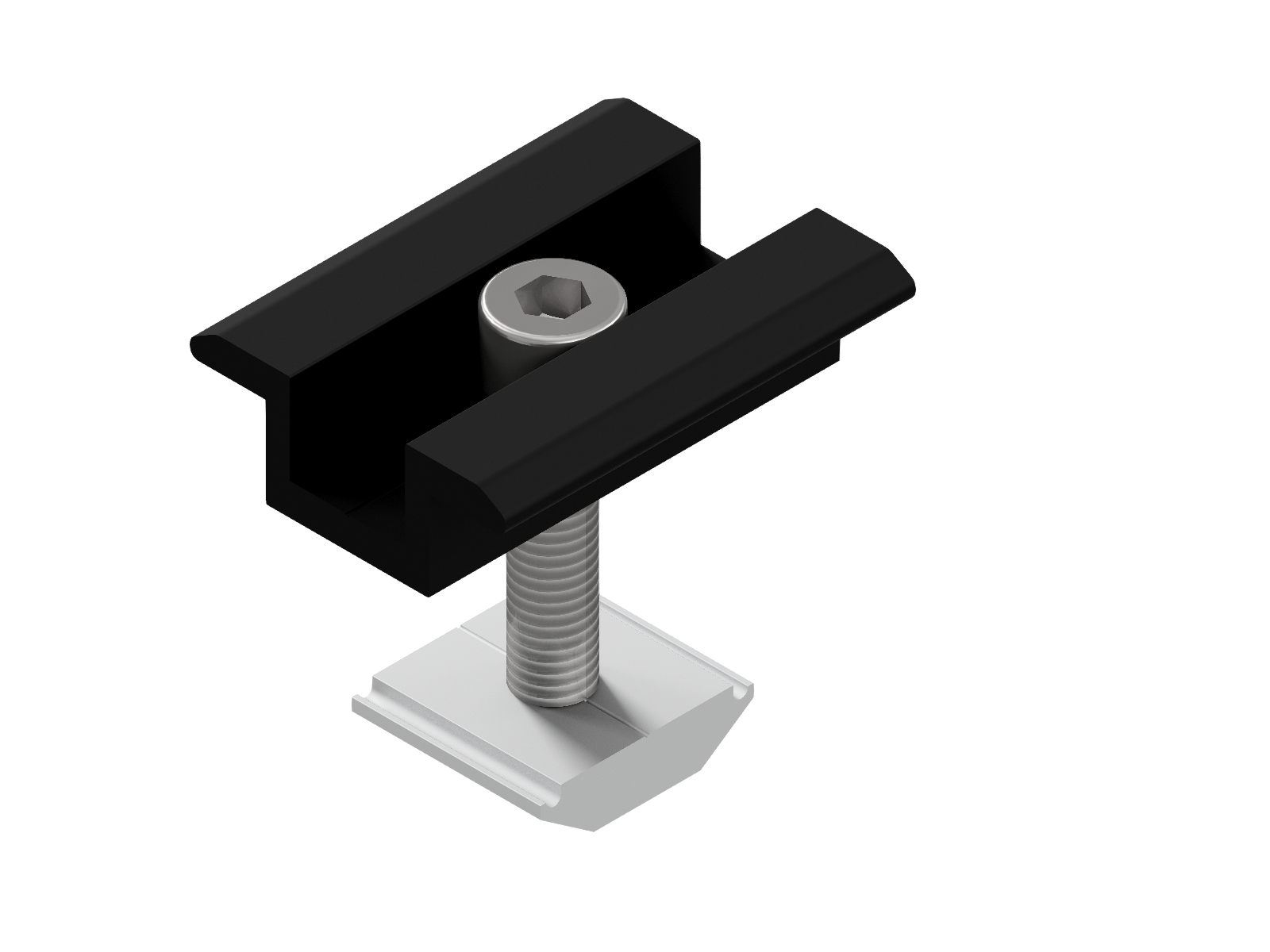

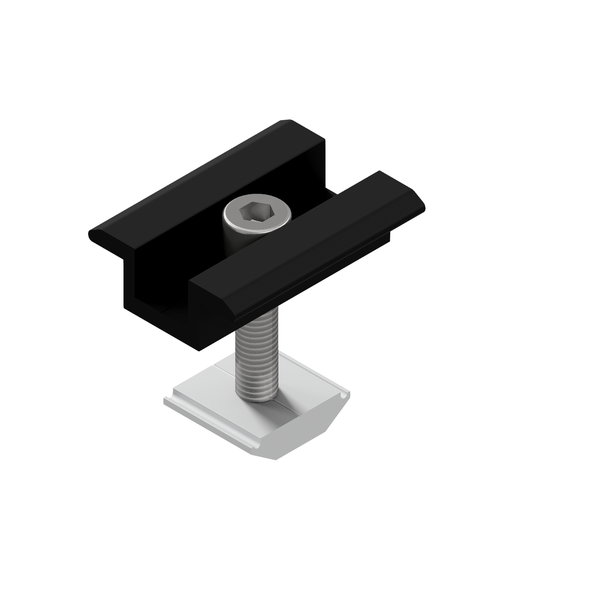

Středový úchyt panelu k SFS profilu

Středový úchyt panelu k SFS profilu je nedílnou součástí montážního systému pro fotovoltaické panely. Slouží k bezpečnému a pevnému uchycení sousedních panelů ve středové části, tedy tam, kde se k sobě panely přikládají. Úchyt je kompatibilní pouze se SFS profily Sunrack a je vyroben z eloxovaného hliníku s nerezovým spojovacím materiálem. Zajišťuje dlouhodobou mechanickou stabilitu a odolnost vůči korozi a povětrnostním vlivům.

Tento komponent je vhodný pro instalace na šikmé i rovné střechy a volně stojící konstrukce, a je navržen tak, aby zaručil pevné a přitom elegantní uchycení bez narušení vzhledu solární sestavy.

Hlavní vlastnosti:

• Určeno pro střední uchycení FV panelů k SFS profilu

• Kompatibilní s většinou standardních solárních panelů

• Vysoce odolný eloxovaný hliník a nerezová ocel A2

• Rychlá a jednoduchá montáž bez speciálního nářadí

• Vhodné pro venkovní použití – odolné vůči UV, korozi a vlhkosti

• Estetický a nenápadný vzhled bez rušivých prvků

Technická specifikace:

O produktu:

Tento montážní komponent vyrábí a dodává SunForSon, což je přední asijský výrobce komponentů montážních systémů pro fotovoltaiku. Úchyt je plně kompatibilní se všemi profilovými systémy SFS Sunrack SR-8.

Časté dotazy:

1) K čemu slouží středový úchyt?
Uchytává dva sousední panely k sobě uprostřed a zároveň je fixuje k montážní konstrukci.

2) Jaký profil je potřeba?
Tento úchyt je určen pro instalace pouze se SFS profilem Sunrack SR-8.

3) Jaká je doporučená výška rámu panelu?
Standardně 30–40 mm (přesnou výšku zvolte dle varianty úchytu).

4) Je součástí balení spojovací materiál?
Ano, úchyt je dodáván včetně nerezového šroubu a speciální hliníkové matice.

5) Je úchyt vhodný pro venkovní použití?
Ano, díky kombinaci eloxovaného hliníku a nerezových komponent je plně odolný vůči povětrnostním vlivům.

Správné uzemnění konstrukce:

Při instalaci FV panelů je důležité zajistit elektrické propojení mezi rámem panelu a montážní konstrukcí. Vzhledem k tomu, že eloxovaná vrstva na hliníkových panelech i úchytech je elektricky nevodivá, může docházet k přerušení vodivého spoje.

Tento problém spolehlivě řeší speciální nerezová podložka s ostny, která se vkládá mezi rám panelu a nosný SFS profil – obvykle při použití středového úchytu. Při dotažení úchytu ostny proniknou vrstvou eloxu a vytvoří trvalý galvanický kontakt, bez rizika galvanické koroze.

Tím je zajištěno:

• spolehlivé uzemnění celé FV konstrukce,

• vodivá kontinuita mezi jednotlivými panely,

• a dodržení bezpečnostních i normativních požadavků při instalaci.
