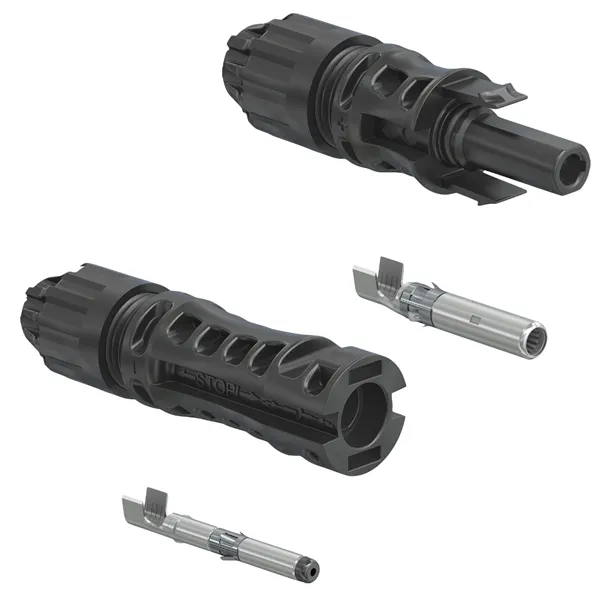

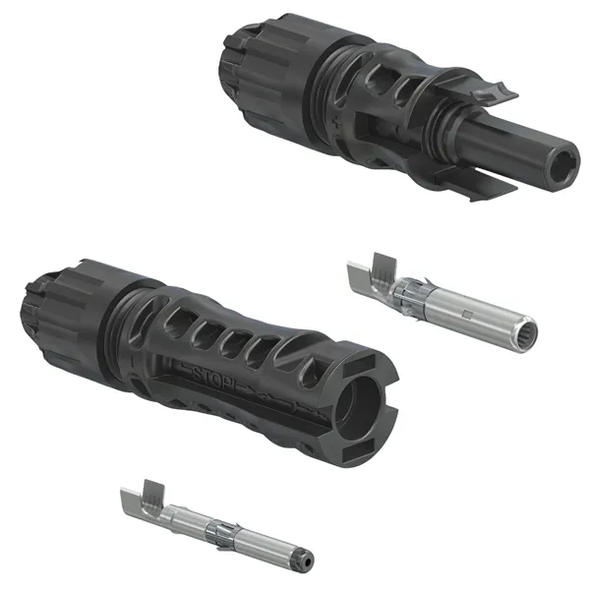

Konektory Stäubli MC4 EVO 2 ve variantě PV-KBT4-EVO 2 (samice) + PV-KST4-EVO 2 (samec) představují druhou generaci osvědčeného MC4 systému, navrženou pro vyšší provozní bezpečnost, stabilnější kontakt a dlouhodobý bezúdržbový provoz ve fotovoltaických elektrárnách.
EVO 2 využívá zdokonalený kontaktní systém MULTILAM, který zajišťuje velmi nízký přechodový odpor, rovnoměrné rozložení proudu a minimalizaci zahřívání spoje i při dlouhodobém zatížení. Konstrukce konektoru je optimalizována pro rychlou a bezpečnou montáž při zachování vysoké mechanické odolnosti.
Po správném zakrimpování a spojení dosahují konektory krytí IP65 / IP68, což zajišťuje vysokou odolnost proti vodě, prachu a povětrnostním vlivům. Západkový zámek zabraňuje nechtěnému rozpojení a konektor lze rozpojit pouze pomocí originálního odpojovacího nástroje.
MC4 EVO 2 jsou určeny pro FV systémy s napětím až 1500 V DC a jsou kompatibilní s FV kabely o průřezu 4 a 6 mm².
| Parametr | Hodnota |
|---|---|
| Typ konektoru | MC4 EVO 2 |
| Provedení | Pár (PV-KBT4-EVO 2 + PV-KST4-EVO 2) |
| Jmenovité napětí | 1500 V DC |
| Jmenovitý proud (30 °C) | až 69 A (dle průřezu a způsobu uložení) |
| Rozsah průřezu vodiče | 4 mm² / 6 mm² |
| Kontaktní systém | MULTILAM |
| Přechodový odpor | ≤ 0,2 mΩ |
| Způsob připojení | Krimpování |
| Materiál kontaktu | Měď, cínovaná |
| Izolační materiál | PC / PA |
| Krytí – spojený stav | IP65 / IP68 |
| Krytí – rozpojený stav | IP2X |
| Teplotní rozsah okolí | −40 °C až +85 °C |
| Max. teplota konektoru | 105 °C |
| Bezpečnostní třída | II |
| Počet spojovacích cyklů | 100 |
| Západkový zámek | Ano (odemčení pouze nástrojem) |
| Hořlavost materiálu | UL94-V0 |
| Upozornění | Nerozpojovat pod zatížením |
Stäubli Electrical Connectors je švýcarský výrobce patřící mezi světové lídry v oblasti průmyslových a energetických konektorových systémů. Řada MC4 EVO 2 je výsledkem dlouhodobého vývoje reagujícího na požadavky moderních fotovoltaických elektráren, vyšší napěťové úrovně a zvýšené nároky na bezpečnost a životnost spojů.
1) Jsou konektory MC4 EVO 2 bez problémů akceptovány při revizích FVE v ČR?
Ano. Originální konektory Stäubli MC4 EVO 2 splňují platné mezinárodní normy pro FV konektory a jsou revizními techniky v ČR standardně akceptovány při správné montáži.
2) Jaký je hlavní rozdíl mezi MC4 a MC4 EVO 2?
EVO 2 je novější generace s vylepšeným kontaktním systémem, nižším přechodovým odporem, vyšší proudovou rezervou a možností použití v systémech do 1500 V DC.
3) Lze MC4 EVO 2 kombinovat se staršími MC4 konektory?
Ne. Z bezpečnostních a certifikačních důvodů se doporučuje spojovat pouze konektory stejné generace a výrobce. Kombinace MC4 a MC4 EVO 2 není doporučena.
4) Jaký průřez kabelu je pro EVO 2 nejvhodnější?
4 mm² se používá pro běžné stringy a kratší trasy, 6 mm² pro delší vedení, vyšší proudy nebo snížení úbytku napětí. Konkrétní volba vždy vychází z návrhu FVE.
5) Je nutné používat originální krimpovací nářadí Stäubli?
Ano. Pro dosažení správného kontaktního tlaku a dlouhodobé spolehlivosti spoje je nutné použít krimpovací nářadí určené výrobcem.
