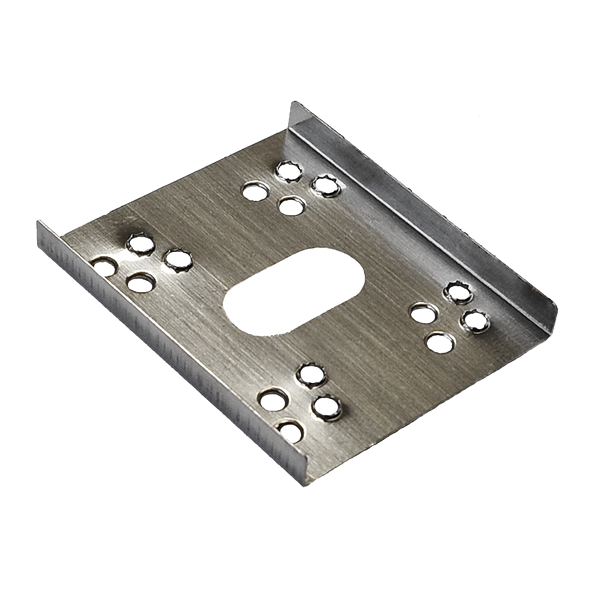

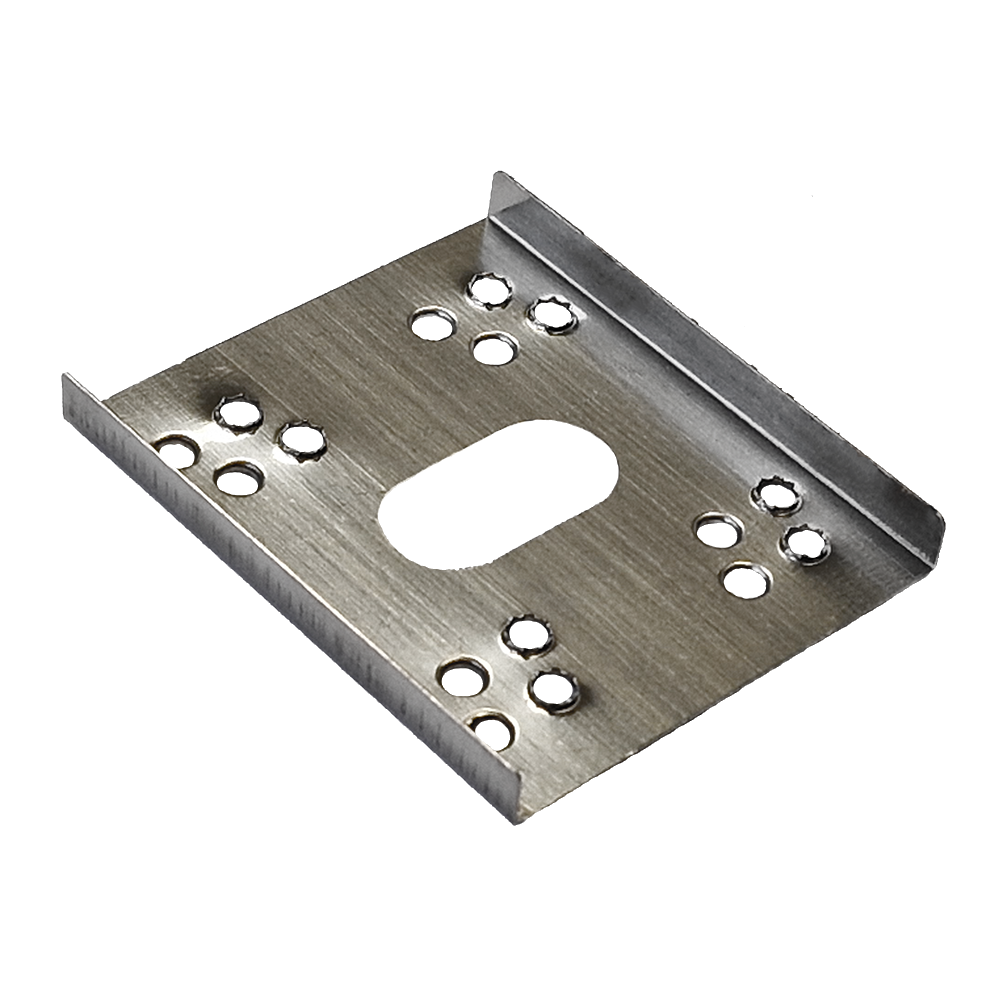

Zemnící podložka HQ-GW04 je bezpečnostní prvek určený pro montážní konstrukční systémy z H profilu, kde zajišťuje spolehlivé uzemnění fotovoltaické konstrukce. Používá se v místě montážního spoje mezi vodivými částmi konstrukce (typicky mezi upínacím prvkem a profilem), aby vytvořila kvalitní galvanické propojení a zajistila elektrickou kontinuitu celé sestavy.
Podložka je vybavena ostrými kontaktními výstupky, které se při dotažení spoje zakousnou do povrchové vrstvy na spojovaných dílech a naruší izolační povrch (např. elox či lak). Tím vzniká trvalý, elektricky vodivý kontakt s nízkým přechodovým odporem, což je zásadní pro bezpečný provoz FVE a splnění požadavků na ochranné uzemnění konstrukce.
HQ-GW04 je navržena pro dlouhodobé venkovní použití a stabilní funkci v náročných klimatických podmínkách. Při správné montáži pomáhá minimalizovat riziko ztráty kontaktu v čase a přispívá k bezpečnému vyrovnání potenciálů v rámci celé FV konstrukce z H profilů.
| Parametr | Hodnota |
|---|---|
| Typ produktu | Zemnící podložka |
| Označení | HQ-GW04 |
| Montážní systém | H profil 40 x 40, 40 x 50, 40 x 80 mm |
| Funkce | Galvanické propojení a uzemnění |
| Použití | Mezi panel, úchyt a profil |
| Materiál | Vodivá kovová slitina z austenické oceli |
| Povrchová úprava | Antikorozní |
| Kontaktní prvky | Integrované ostny |
| Použití v exteriéru | Ano |
| Kompatibilita | Krajové a středové úchyty HQ Mount |
HQ Mount je výrobce montážních systémů pro fotovoltaické elektrárny se sídlem v čínském Xiamenu, zaměřený na vývoj, výrobu a dodávky řešení pro profesionální instalace. V portfoliu má konstrukce pro střechy, pozemní instalace, solární přístřešky (carporty) a větší projekty typu solárních farem, včetně kompletního montážního příslušenství.
Sortiment zahrnuje zejména montážní profily/lišty, háky a držáky, svorky (středové i krajové), spojovací a uzemňovací komponenty a další prvky určené pro rychlou a bezpečnou montáž. HQ Mount zároveň nabízí zakázkové úpravy a výrobu v režimech ODM/OEM podle požadavků projektu.
1) K čemu slouží zemnící podložka HQ-GW04?
Slouží k vytvoření galvanického propojení mezi rámem FV panelu, úchytem a hliníkovým profilem.
2) Je podložka nutná při montáži panelů?
Ano, je doporučena pro zajištění správného uzemnění konstrukce a splnění bezpečnostních požadavků.
3) Jak fungují kontaktní ostny?
Při dotažení spoje naruší eloxovanou vrstvu a vytvoří vodivý kovový kontakt.
4) Je vhodná pro venkovní použití?
Ano, je určena pro trvalé venkovní instalace.
5) Lze ji použít s jinými systémy než HQ Mount?
Podložka je navržena pro systém H profilů s kontaktní stranou pro panel o šířce 40 mm a středovou drážkou pro šroub M8. Použití jinde je možné pouze při rozměrové kompatibilitě.
