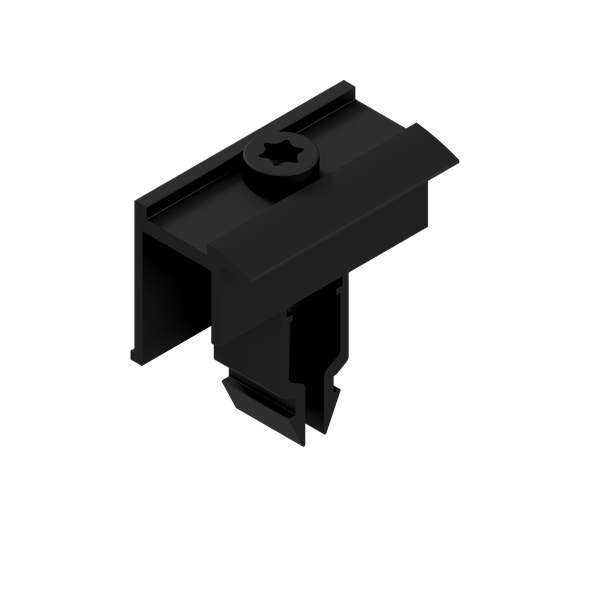

Krajový úchyt Rapid je navržen pro bezpečné uchycení krajního fotovoltaického panelu k nosnému montážnímu profilu. Používá se vždy na okrajích pole, kde zajišťuje mechanickou stabilitu panelu a přenos zatížení větrem a sněhem do konstrukce.
Provedení Rapid je optimalizováno pro rychlou montáž bez zdlouhavého nastavování. Konstrukce úchytu umožňuje pevné a rovnoměrné přitlačení rámu panelu, aniž by docházelo k jeho deformaci.
Úchyt je vyroben z hliníkové slitiny s povrchovou úpravou (anodizace), která zajišťuje vysokou odolnost proti korozi a dlouhou životnost i v náročných venkovních podmínkách.
Je kompatibilní s běžnými hliníkovými montážními systémy typu H profil.
| Parametr | Hodnota |
|---|---|
| Typ | Krajový úchyt (end clamp) |
| Pro panely s výškou rámu | 30 mm |
| Délka | 60 mm |
| Materiál | Hliníková slitina AL6005-T5 / AL6063-T6 |
| Povrchová úprava | Anodizovaný hliník (ELOX) |
| Použití | Uchycení krajních FV panelů |
| Kompatibilita | Hliníkové montážní profily s drážkou 9 - 9,5 mm |
| Barva | Stříbrná / černá |
HQ Mount je výrobce montážních systémů pro fotovoltaické elektrárny. Sortiment zahrnuje hliníkové profily, úchyty panelů, spojovací a uzemňovací prvky určené pro profesionální instalace FVE. Produkty jsou navrženy s důrazem na mechanickou pevnost, jednoduchou montáž a dlouhodobou spolehlivost v provozu.
1) Je možná i podélná montáž - souběžně s drážkou?
Ano, povolením utahovacího šroubu se umožní otočit svorník o 90°.
2) Je úchyt dodáván včetně spojovacího materiálu?
Úchyt již obsahuje vše co je potřebné k rychlému a spolehlivému uchycení fotovoltaického panelu.
3) Lze použít zemnící podložku na H profil?
Ne. Krajový úchyt Rapid není kompatibilní se zemnícími podložkami HQ-GW04.
4) Jak se úchyt montuje?
Nejprve se ujistěte, že trn utahovacího šroubu nezasahuje do svorníku, pokud ano, tak šroub trochu povolte. Poté přiložte úchyt k fotovoltaickému panelu a přítlakem na utahovací šroub zacvakněte svorník do drážky profilu a pomocí TORX klíče dotáhněte na požadovaný utahovací moment.
5) Je nutné řešit galvanickou kompatibilitu?
Při kombinaci hliníkové konstrukce a běžných FV rámů není zpravidla nutné další opatření, ale vždy je třeba dodržet doporučení výrobce konstrukce.
