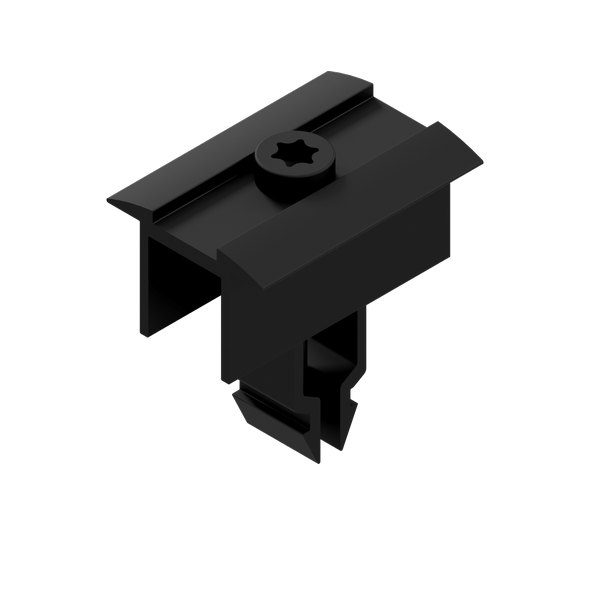

Středový úchyt panelu do H profilu - černý

Středový úchyt Rapid – rychlá a pevná fixace panelů

Středový úchyt Rapid slouží jako spojovací a fixační prvek mezi dvěma sousedními solárními panely při instalaci na montážní konstrukce (střešní nosníky, pozemní konstrukce apod.). Úchyt se umisťuje mezi okraje rámů panelů a pevně je upíná k nosnému profilu zacvaknutím a utažením.

Délka 50 mm je optimalizovaná pro většinu standardních rámovaných panelů s tloušťkou 30 mm, což zajišťuje kompatibilitu s běžnými moduly používanými v rezidenčních i komerčních instalacích.

Výrobek je vyroben z kvalitního anodizovaného hliníku (AL 6005-T5), který kombinuje vysokou pevnost se zvýšenou odolností proti korozi a klimatickým vlivům – ideální pro dlouhodobé venkovní nasazení. Standardní povrchová úprava zabraňuje oxidaci a prodlužuje životnost.

Středový úchyt Rapid je navržen tak, aby instalaci maximálně zjednodušil a urychlil.

Technické parametry

1) K čemu slouží středový úchyt?
Slouží k upevnění dvou sousedních panelů mezi sebou a k nosné kolejnici, čímž zvyšuje celkovou tuhost pole panelů.

2) Jaká tloušťka panelu je kompatibilní?
Úchyt je vhodný pro tloušťky rámu 30 mm.

3) Z jakého materiálu je úchyt?
Hliník AL 6005-T5 s anodizovanou povrchovou úpravou pro vyšší odolnost vůči korozi.

4) Jak se úchyt instaluje?
Úchyt se vloží mezi panely a zacvakne se do drážky nosného profilu pomocí TORX klíče a dotáhnete na požadovaný utahovací moment.

5) Je tento úchyt vhodný pro všechny montážní systémy?
Ano, pokud je horní drážka v rozměru 9 - 9,5 mm. Standardní H profily 40x40, 40x50, 40x80, trapézové můstky a podobné.
