Prodlužovací kabel s konektory MC4 Stäubli

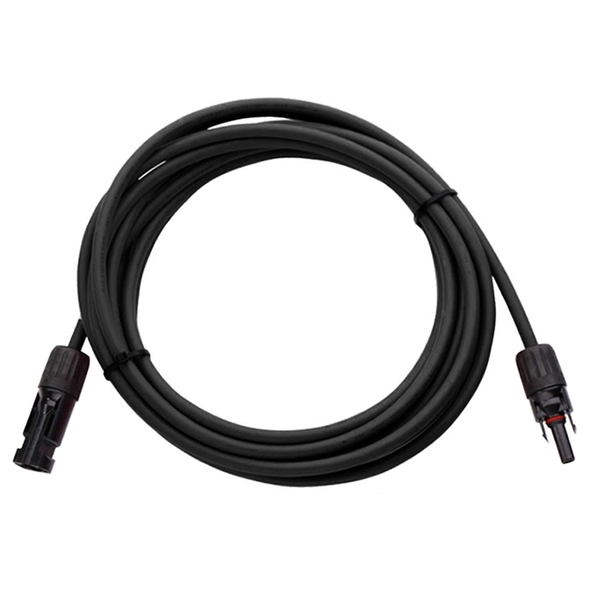

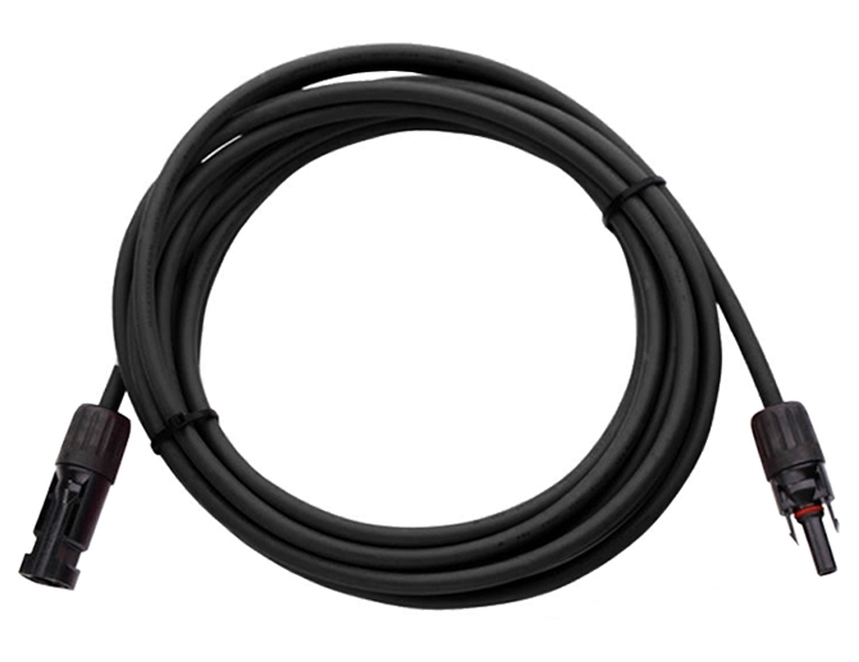

Prodlužovací kabel s konektory MC4 Stäubli (PV-KBT4 + PV-KST4) je určen pro profesionální fotovoltaické instalace, kde je potřeba bezpečně a spolehlivě prodloužit DC vedení mezi panely, stringy nebo směrem k měniči. Kabel je osazen originálními konektory Stäubli MC4, které jsou dlouhodobě považovány za průmyslový standard ve fotovoltaice.

Použitý solární kabel H1Z2Z2-K splňuje požadavky normy EN 50618 a je navržen pro dlouhodobý venkovní provoz. Kabel je odolný proti UV záření, povětrnostním vlivům, ozonu a mechanickému namáhání. Díky jemně laněnému pocínovanému vodiči je vhodný jak pro pevné uložení, tak pro instalace s mírným pohybem.

Prodlužovací kabel je dodáván v různých délkách, průřezech 4 mm² nebo 6 mm² a v barevném provedení černá nebo červená, což umožňuje přehledné rozlišení polarity v DC rozvodech. Kabel je určen pro systémy do 1000 V DC.

Technické parametry

O použitých komponentech

Kabel je osazen originálními konektory Stäubli MC4, které využívají kontaktní systém MULTILAM pro nízký přechodový odpor a dlouhodobě stabilní spoj. Použitý kabel H1Z2Z2-K je běžně používaný v profesionálních FV instalacích a splňuje požadavky na životnost a bezpečnost fotovoltaických elektráren.

Časté dotazy

1) Je tento prodlužovací kabel vhodný pro revizi FVE v ČR?
Ano. Použitý kabel H1Z2Z2-K i originální konektory Stäubli MC4 splňují běžně požadované normy a jsou revizními techniky standardně akceptovány, pokud jsou použity v souladu s projektem.

2) Jaký průřez zvolit – 4 mm² nebo 6 mm²?
4 mm² se používá pro běžné stringy a kratší vzdálenosti. 6 mm² je vhodnější pro delší trasy, vyšší proudové zatížení nebo snížení úbytku napětí. Volba průřezu vždy vychází z návrhu konkrétní FVE.

3) Je možné kombinovat tento kabel s jinými MC4 konektory?
Z bezpečnostních a revizních důvodů se doporučuje spojovat pouze originální konektory stejného výrobce a typu.

4) Je kabel dodáván již hotový a zalisovaný?
Ano. Kabel je dodáván jako hotový výrobek s profesionálně zalisovanými konektory.

5) Lze kabel použít ve venkovním prostředí bez další ochrany?
Ano. Kabel je určen přímo pro venkovní FV instalace a je UV stabilní.
