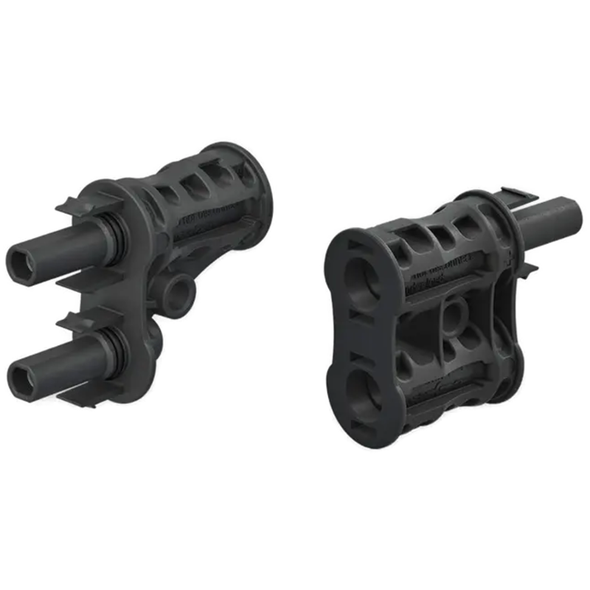

Slučovací konektory Stäubli MC4 EVO 2 slouží k bezpečnému a přehlednému paralelnímu propojení fotovoltaických stringů bez nutnosti použití samostatných slučovacích boxů. Jedná se o tzv. branch konektory, které umožňují spojení více stringů do jednoho vedení při zachování plné certifikace a mechanické i elektrické bezpečnosti.
Konektory využívají osvědčený kontaktní systém MULTILAM, který zajišťuje nízký přechodový odpor, rovnoměrné rozložení proudu a minimalizaci zahřívání i při dlouhodobém zatížení. Konstrukce EVO 2 je optimalizována pro moderní FV instalace s napětím až 1500 V DC.
Velkou výhodou je plug-and-play provedení – není nutné žádné krimpování ani dotahování momentovým klíčem. Po spojení dosahují konektory krytí IP65 / IP68, což zajišťuje vysokou odolnost proti vodě, prachu a povětrnostním vlivům.
Slučovací konektory jsou kompatibilní s originálními kabelovými konektory MC4 a MC4 EVO 2 a jsou určeny výhradně pro použití ve FV kabelových systémech.
| Parametr | Hodnota |
|---|---|
| Typ konektoru | Branch connector MC4 EVO 2 |
| Provedení | Pár (branch plug + branch socket) |
| Jmenovité napětí | 1500 V DC |
| Zkušební napětí | 8 kV |
| Jmenovité impulzní napětí | 16 kV |
| Jmenovitý proud (IEC) | 60 A |
| Jmenovitý proud (UL) | 50 A |
| Kontaktní systém | MULTILAM |
| Přechodový odpor | < 0,5 mΩ |
| Krytí – spojený stav | IP65 / IP68 (1 m / 1 h) |
| Krytí – rozpojený stav | IP2X |
| Teplotní rozsah okolí (IEC) | −40 °C až +85 °C |
| Teplotní rozsah okolí (UL) | −40 °C až +90 °C |
| Max. mezní teplota | 115 °C |
| Bezpečnostní třída | II |
| Stupeň znečištění | 3 |
| Materiál kontaktu | Měď, cínovaná |
| Izolační materiál | PA |
| Západkový systém | Zajištěný zámek |
| Hořlavost materiálu | UL94-V0 |
| Odolnost proti UV | Ano |
| Odolnost proti solné mlze | Ano (IEC 60068-2-52) |
| Certifikace | IEC 62852, UL 6703 |
| Kompatibilita | Originální MC4, MC4 EVO 2 |
| Max. nadmořská výška | 5000 m |
Stäubli Electrical Connectors je švýcarský výrobce patřící mezi světové lídry v oblasti průmyslových a energetických konektorových systémů. V oblasti fotovoltaiky je Stäubli považován za technologického průkopníka – konektory MC4 a MC4 EVO 2 jsou globálním standardem profesionálních FV instalací, používaným u malých i velkých elektráren.
1) Jsou tyto slučovací konektory vhodné pro revize FVE v ČR?
Ano. Originální branch konektory Stäubli MC4 EVO 2 jsou certifikovány dle IEC 62852 a UL 6703 a jsou běžně akceptovány při revizích fotovoltaických elektráren, pokud jsou použity v souladu s dokumentací výrobce.
2) Kdy se používají slučovací konektory místo DC rozváděče?
Používají se zejména tam, kde je potřeba sloučit menší počet stringů přímo na konstrukci nebo v blízkosti panelů a kde není nutné instalovat samostatný DC rozváděč.
3) Lze tyto konektory připojit přímo do vstupu měniče?
Ne. Výrobce výslovně uvádí, že branch konektory nesmí být připojeny přímo do panelových vstupů měničů. Jsou určeny pouze pro kabelová propojení FV stringů.
4) Je nutné konektory krimpovat?
Ne. Tyto branch konektory jsou řešeny jako plug-and-play a nevyžadují krimpování ani momentové dotahování.
5) Lze je kombinovat se staršími MC4 konektory?
Ano, jsou kompatibilní s originálními MC4 i MC4 EVO 2 kabelovými konektory Stäubli. Kombinování s neoriginálními konektory se nedoporučuje.
