Trapézový můstek T40 - délka 330 mm

Popis produktu

Trapézový můstek slouží jako nosný montážní profil pro připevnění solárních panelů na střechy s trapézovou plechovou krytinou. Upevňuje se přímo k vyvýšeným částem trapézového plechu a vytváří pevný podklad pro následnou montáž krajních nebo středových úchytů fotovoltaických panelů.

Horní část profilu obsahuje standardní drážku pro čtvercovou matici M8 o šířce 13 mm. Do drážky lze vložit montážní matici pro upevnění panelových úchytů nebo dalšího příslušenství kompatibilního s daným typem profilu.

Můstek je dodáván ve výšce 40 nebo 70 mm. Vyšší varianta umožňuje vytvořit větší vzdálenost mezi solárním panelem a střešní krytinou, což může usnadnit montáž a zlepšit proudění vzduchu pod panelem. Vhodnou výšku je nutné zvolit podle tvaru trapézového plechu, požadované montážní výšky a použitého montážního systému.

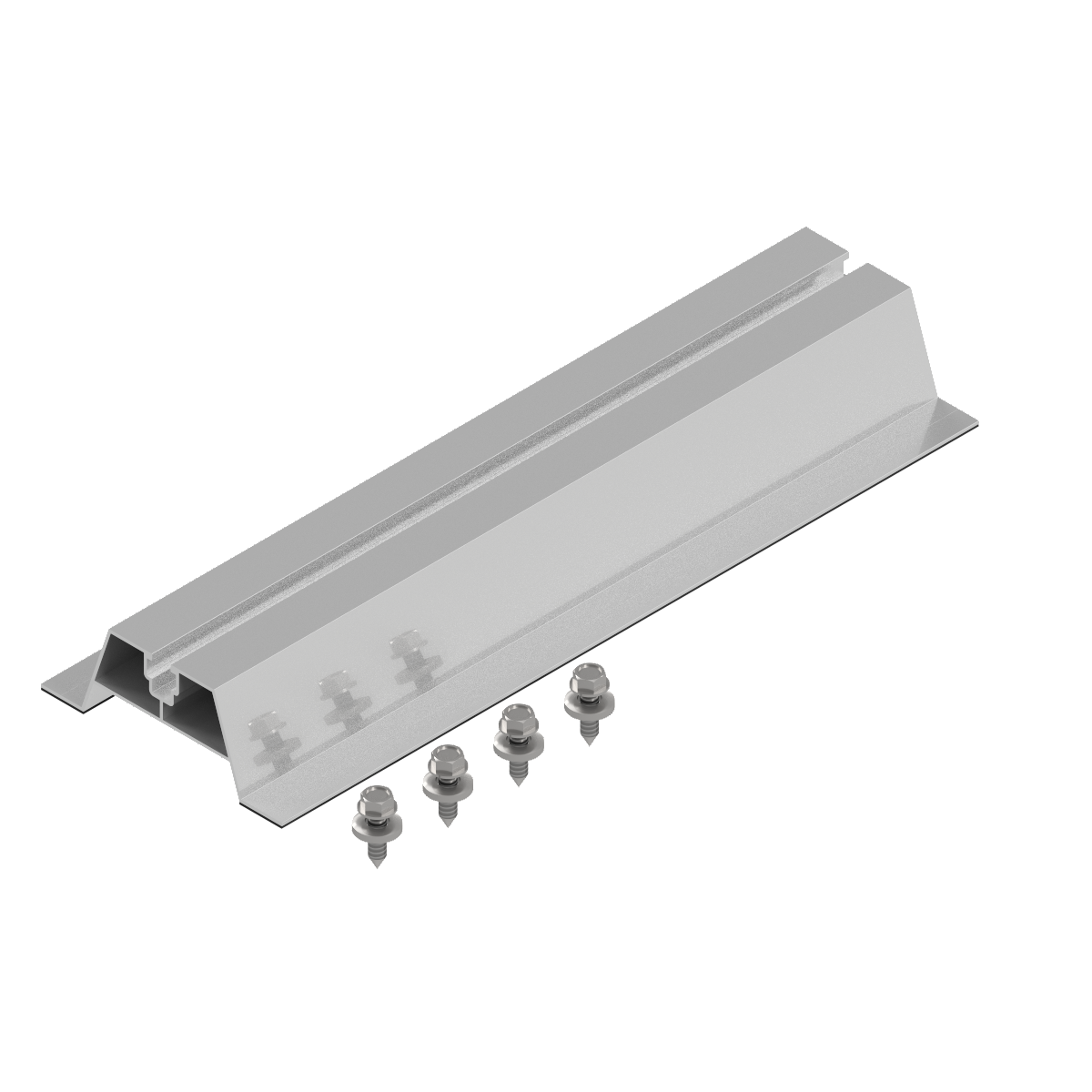

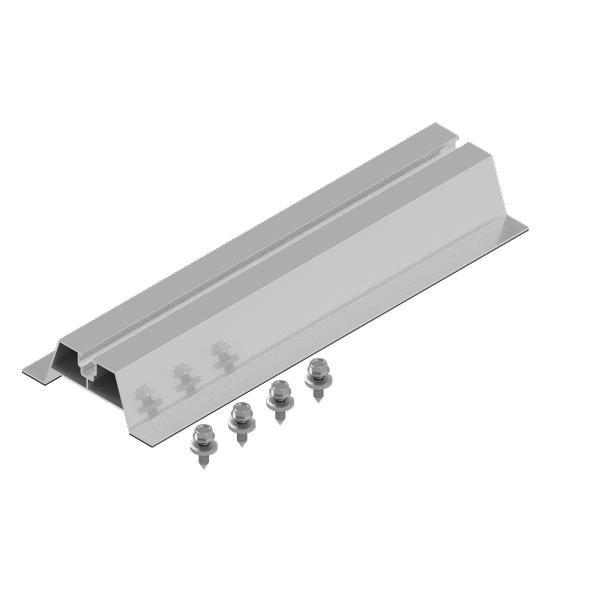

Součástí každého můstku jsou čtyři nerezové samovrtné TEX šrouby o rozměru 6,3 × 25 mm. Šrouby jsou opatřeny těsnicí podložkou z EPDM, která omezuje pronikání vody v místě prostupu střešní krytinou.

Provedení povrchu a těsnicí podložky

Přírodní hliník

Varianta z přírodního hliníku je zespodu opatřena samolepicí pěnovou EPDM podložkou. Podložka pomáhá vyrovnat drobné nerovnosti trapézového plechu a omezuje přímý kontakt hliníkového profilu se střešní krytinou.

Přírodní hliníkové můstky jsou dodávány v délce 330 mm.

Stříbrně eloxovaný hliník

Eloxovaná varianta má stříbrnou povrchovou úpravu, která zvyšuje odolnost povrchu hliníku proti povětrnostním vlivům a mechanickému poškození.

Zespodu je opatřena plnou těsnicí podložkou z EPDM pryže. Pryžová podložka vytváří odolné těsnicí a oddělovací rozhraní mezi můstkem a trapézovým plechem.

Stříbrně eloxované můstky jsou dodávány v délkách 350 nebo 470 mm.

Dostupné varianty

Hlavní vlastnosti

• Určeno pro montáž fotovoltaických panelů na trapézový plech
• Montáž přímo k horním vlnám trapézové krytiny
• Provedení z hliníku
• Výška profilu 40 nebo 70 mm
• Standardní drážka pro čtvercovou matici o šířce 13 mm
• Délka 330, 350 nebo 470 mm podle zvoleného provedení
• Přírodní nebo stříbrně eloxovaný povrch
• EPDM podložka mezi profilem a střešní krytinou
• Čtyři nerezové TEX šrouby součástí balení
• TEX šrouby s těsnicími EPDM podložkami
• Jednoduché připevnění bez použití dlouhých montážních kolejnic

Technické parametry

Obsah balení

• 1× trapézový hliníkový můstek ve zvoleném provedení
• 4× nerezový TEX šroub 6,3 × 25 mm s těsnicí podložkou EPDM

Montáž

Trapézový můstek se přikládá přes horní části vln trapézového plechu. Před montáží je nutné ověřit, že šířka, rozteč a tvar můstku odpovídají profilu použité střešní krytiny.

Můstek se upevňuje čtyřmi dodávanými TEX šrouby. Šrouby musí být zašroubovány do konstrukčně vhodné části plechové krytiny nebo její nosné vrstvy podle návrhu montážního systému a pokynů výrobce střešní krytiny.

EPDM podložky musí po dotažení rovnoměrně dosedat. Šrouby není vhodné nadměrně utahovat, protože přílišné stlačení nebo deformace těsnicích podložek může zhoršit jejich funkci.

Návrh rozteče můstků, počet upevňovacích bodů a rozmístění panelů musí odpovídat zatížení větrem a sněhem v místě instalace, rozměrům panelu a statickým požadavkům konkrétní střechy.

Jak vybrat správnou variantu

Výška 40 mm

Nižší provedení je vhodné tam, kde postačuje menší vzdálenost panelu od střešní krytiny a kde tvar trapézového plechu nevyžaduje vyšší profil.

Výška 70 mm

Vyšší provedení vytváří větší prostor mezi panelem a střechou. Může být vhodné pro vyšší vlnu trapézového plechu, jednodušší vedení kabeláže nebo lepší přístup vzduchu pod panelem.

Délka 330 nebo 350 mm

Kratší můstky jsou vhodné pro standardní montáž jednoho upevňovacího bodu panelu a pro krytiny s odpovídající roztečí horních vln.

Délka 470 mm

Delší můstek umožňuje rozložit upevnění na větší plochu střechy nebo překlenout větší rozteč trapézových vln. Vhodnost vždy závisí na konkrétním profilu plechu a navrženém rozmístění montážních bodů.

Často kladené otázky

1) Jsou upevňovací šrouby součástí balení?

Ano. Ke každému můstku jsou dodávány čtyři nerezové TEX šrouby 6,3 × 25 mm s těsnicími podložkami z EPDM.

2) Jaký je rozdíl mezi přírodní a eloxovanou variantou?

Přírodní varianta nemá dodatečnou povrchovou úpravu a používá pěnovou EPDM podložku. Stříbrně eloxovaná varianta má odolnější povrchovou úpravu a plnou těsnicí podložku z EPDM pryže.

3) Lze můstek použít na každý trapézový plech?

Ne automaticky. Před objednáním je nutné porovnat rozměry můstku s výškou, šířkou a roztečí vln konkrétního trapézového plechu.

4) Je možné můstek použít také pro montáž kolejnice?

Ano, pokud je použitá kolejnice nebo spojovací prvek kompatibilní s horní drážkou můstku a celá sestava odpovídá statickému návrhu montážního systému.

5) Je nutné předvrtání plechu?

Dodávané TEX šrouby jsou samovrtné. Nutnost předvrtání však závisí na materiálu a tloušťce plechu, konstrukci střechy a montážním postupu.

6) Zajišťuje EPDM podložka úplnou vodotěsnost?

EPDM podložky pomáhají utěsnit místo montáže, výsledná těsnost však závisí také na správném umístění můstku, vhodných šroubech, správném dotažení a stavu střešní krytiny.
